IKEA PARASOLL – pierwszy czujnik do drzwi/okna od IKEA

Czujniki otwarcia drzwi i okien to popularne urządzenia stosowane w wielu inteligentnych domach, które pozwalają na monitorowanie stanu drzwi i okien. Są one nie tylko bardzo wygodne, ale również bardzo ważne z punktu widzenia bezpieczeństwa, ponieważ pozwalają na wykrycie niepożądanych wniknięć lub prób włamania. Czujnik otwarcia drzwi i okien inaczej zwany jako czujnik kontaktowy, który działa na zasadzie detekcji magnetycznej. Dzięki temu, gdy drzwi lub okno zostanie otwarte, sensor automatycznie wysyła sygnał do aplikacji SmartThings na smartfonie, informując użytkownika o zmianie stanu. W ten sposób użytkownik może łatwo monitorować, czy drzwi lub okno są zamknięte, a w przypadku otwarcia, otrzymuje powiadomienie, co pozwala na szybką reakcję w przypadku zagrożenia lub próby włamania. Nic nie stoi na przeszkodzie, aby umieścić go np. w szufladce, czy skrzynce na listy. Dzisiaj zapraszamy do recenzji pierwszego w historii czujnika kontaktowego od sklepu meblowego IKEA, o ciekawej nazwie IKEA PARASOLL.

Czujnik do drzwi/okien PARASOLL łatwo umieścić w różnych miejscach domu, ponieważ części można zamocować prostopadle do siebie, naprzeciwko siebie albo jedna obok drugiej.

Opis

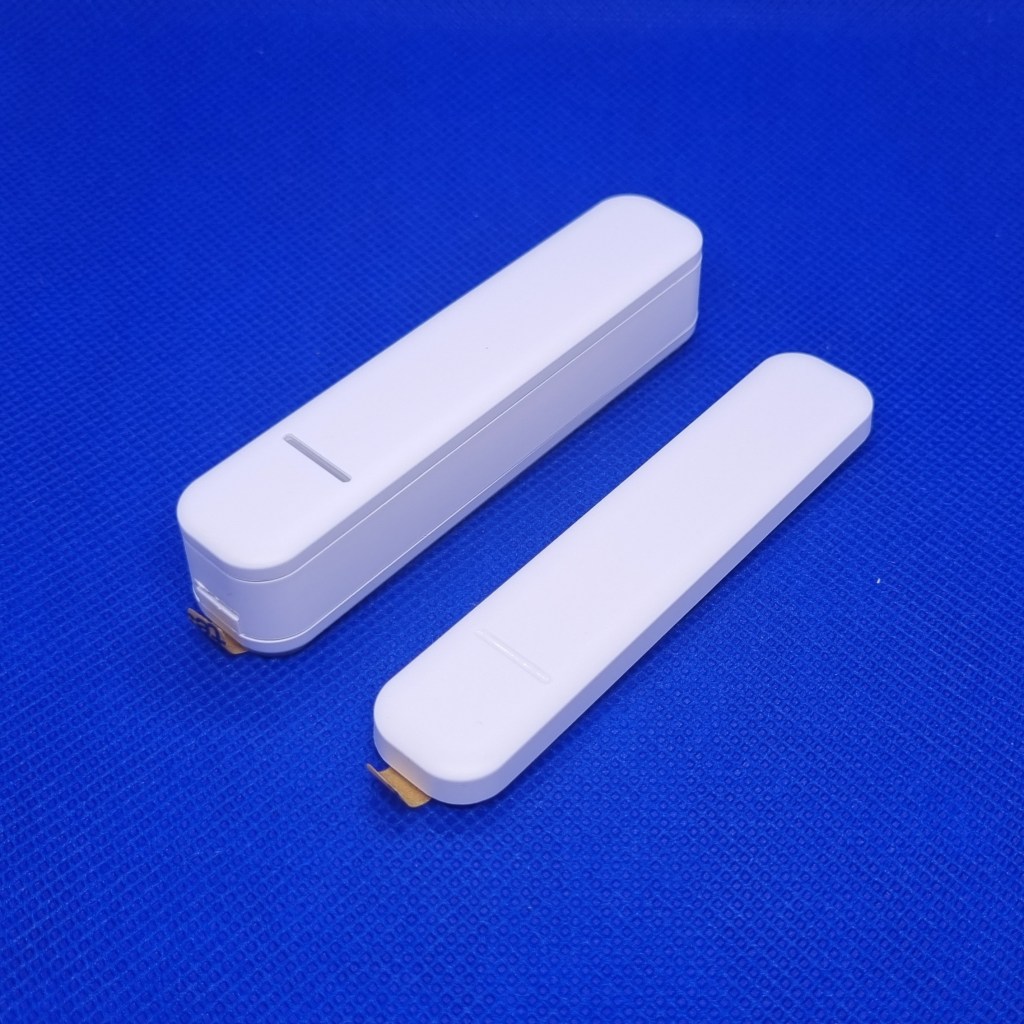

IKEA PARASOLL, jak każdy czujnik kontaktowy składa się z dwóch części głównego sensora i magnesu. Główną funkcją jest czujnik poinformowanie o rozłączeniu, czyli otwarciu lub zamknięciu, w przypadku zbliżenia części. Wykrycie działa z obu strony urządzenia, czyli możemy umieścić magnez po lewej lub prawej stronie sensora. Na czujniku umieszczono czerwoną diodę LED, służącą do sygnalizowania zmiany stanów sensora. Dioda LED mrugnie dwukrotnie, kiedy czujnik się otworzy, i jeden raz, gdy się ponownie zamknie. Maksymalna odległość czujnik-magnes to tylko < 5 mm. Zmiana stanu jest wysyłana do koncentratora SmartThings, opóźnienie wynosi ok. 1 sekundy. Komunikacja odbywa się po protokole Zigbee, zasięg sięga 10 m w otwartej przestrzeni. Zasilany jest poprzez jedną baterię AAA (mały paluszek), brak w opakowaniu. Kiedy poziom naładowania baterii będzie niski, czerwona dioda LED na czujniku mrugnie 3 razy. Sensor ma małe wymiary tylko: 1,7 cm szerokości, wysokość 8,2 cm oraz 1,8 cm głębokości. Sensor magnetyczny ma zaś rozmiary: 1,7 cm szerokości, 8,2 cm wysokości, oraz 0,8 cm głębokości. Czujnik otwarcia IKEA można zamontować na drzwiach albo oknie za pomocą taśmy dwustronnej, albo śrub dołączonych w zestawie. Dostępny jest tylko w białym kolorze. Przystosowany jest do działania w warunkach pokojowych w temperaturze od 0 do +45 °C oraz posiada certyfikat IP44. Nie wystawiać na bezpośrednie działanie promieni słonecznych ani nie pozostawiaj w pobliżu żadnego źródła ciepła. Czujnik można instalować na zewnątrz, o ile miejsce montażu nie jest narażone na intensywne opady deszczu.

• Plusy
  • Przetwarzanie lokalne (sterownik Edge)
  • Cena
  • Szybki czas reakcji

• Minusy
  • Brak baterii w zestawie

Współpraca z SmartThings

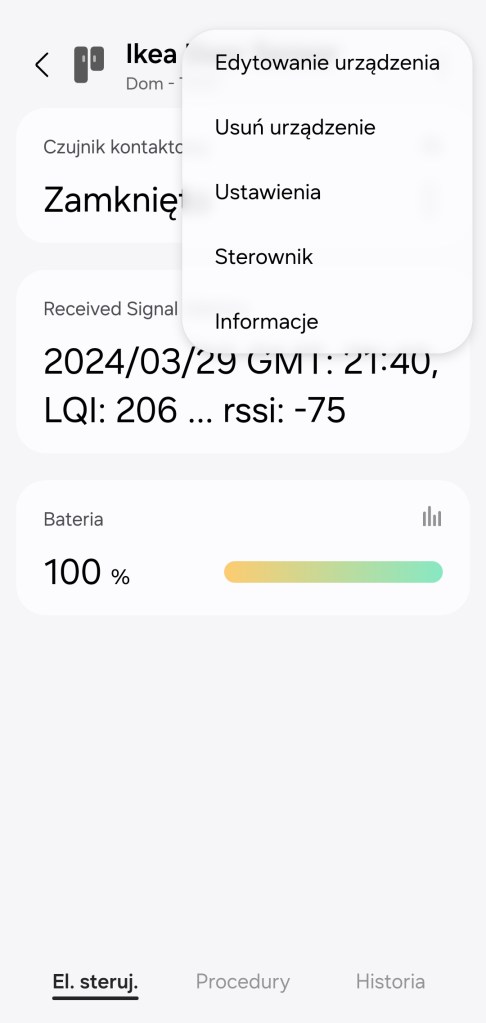

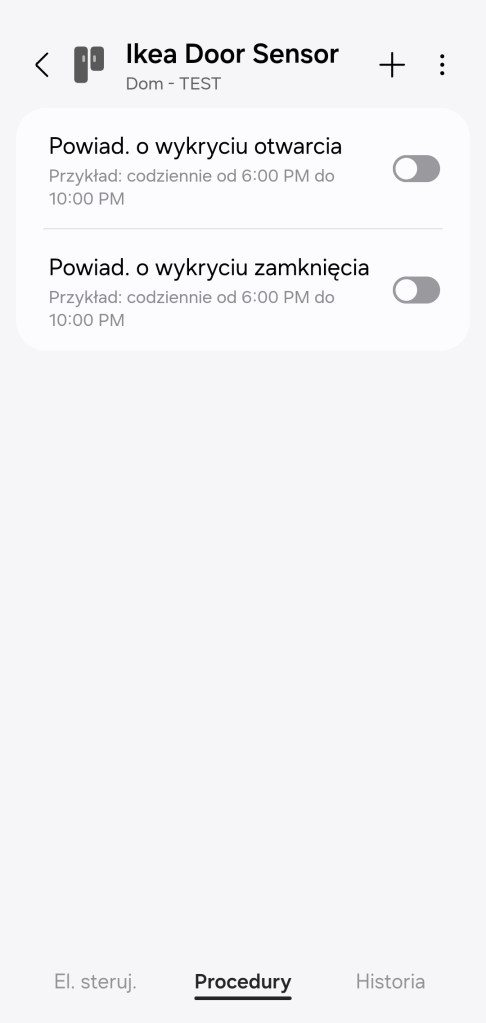

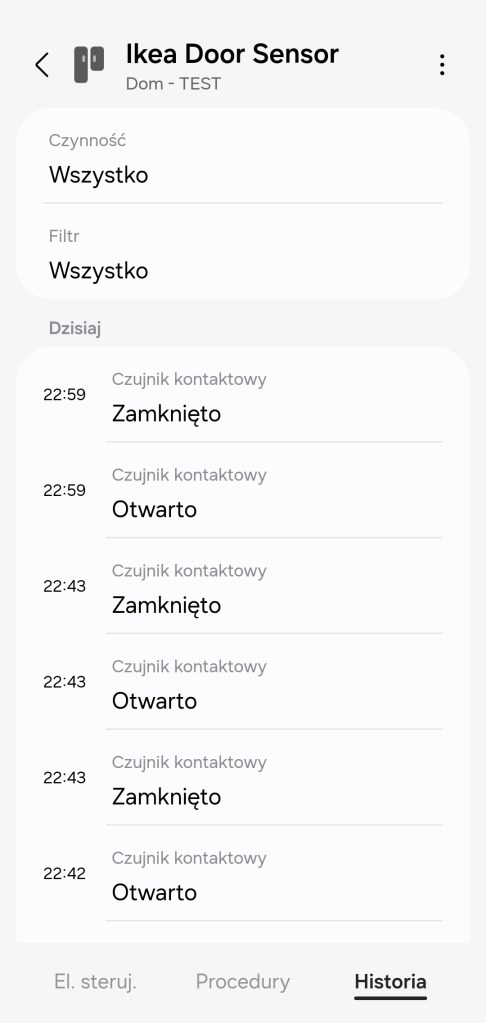

W głównym panelu sterowania urządzeniem mamy informację o stanie czujnika kontaktowego „Otwarto” bądź „Zamknięto”. Po naciśnięciu ikony wykresu, ukaże się oś czasu (do wybory: minuty, godziny i dni) z ukazanymi zmianami stanu i ich ilością w danym momencie. Następnie w sekcji „Received Signal Metrics” pokazano moc sygnału, wartość RSSI (ang. Received Signal Strength Indicator) i LQI (ang. Link Quality Indicator), pomocne w budowaniu silnej sieci Zigbee. Ostatnią informacją jest aktualny poziom baterii. Na dole znajdziemy sekcję panel „Procedury” (dawniej „Automatyzacje”) znajdziemy tutaj listę procedur, gdzie używany jest czujnik. Panel „Historii” nie różni się znacznie od innych urządzeń, mamy dostęp do sortowania i przestudiowania historii działań sensora. W ustawieniach „Edytuj” mamy standardową możliwość zmiany nazwy, ikony oraz pokoju.

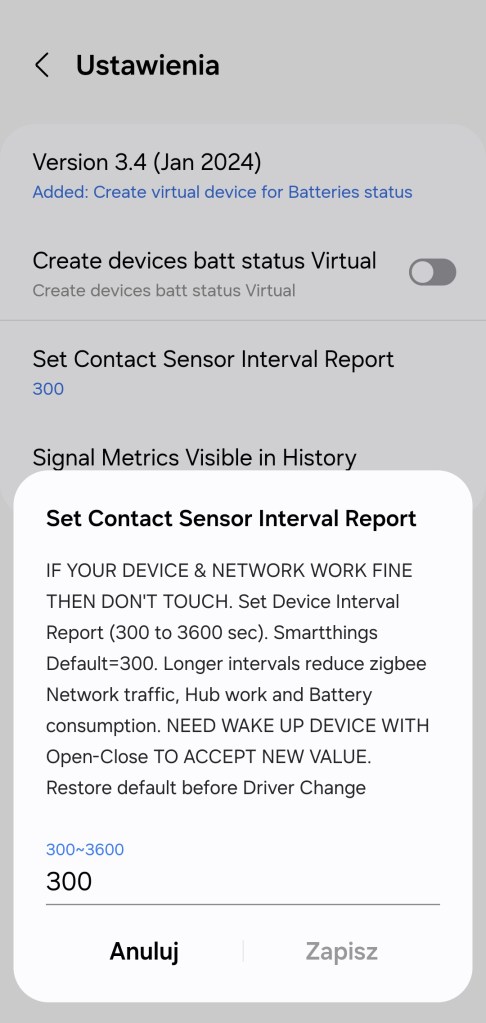

Mamy również dodatkowe „Ustawienia” czujnika kontaktowego IKEA, dotyczą one etykiety metryki sygnału Zigbee w panelu sterowania urządzeniem oraz informację o wersji oprogramowania sterownika.

Urządzenie wykonuje przetwarzanie poleceń lokalnie w centrali, z tego też tytułu nawet przy utracie połączenia z Internetem, będzie wykonywać zaprogramowane polecenia. Możliwe jest to ze względu na wykorzystanie przez czujnik sterownika SmartThings Edge.

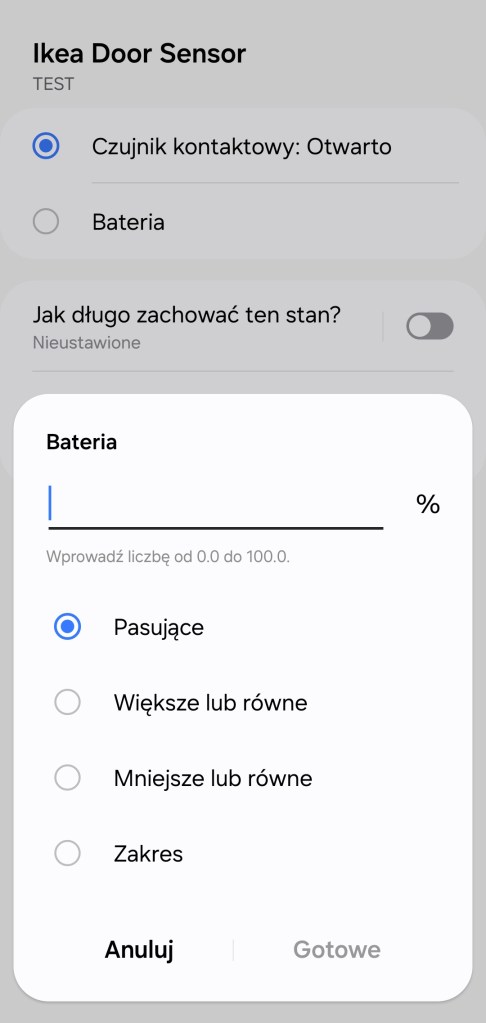

Przy tworzeniu procedur, dawniej automatyzacje „Jeśli … to Wtedy”, ze względu na specyfikę urządzenia, możliwe jest tylko wykorzystanie warunku „jeśli”. Mamy możliwość warunku, związanego ze stanem czujnika „Otwarto”, „Zamknięto” oraz „Otwarto lub Zamknięto”, czyli zmiana stanu. Następnie mamy opcję otrzymania powiadomienia o poziomie baterii z zakresu 0 – 100% w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie. Każdą akcję możemy opóźnić o dowolny czas oraz ustawić jako warunek wstępny.

Montaż czujnika kontaktowego IKEA

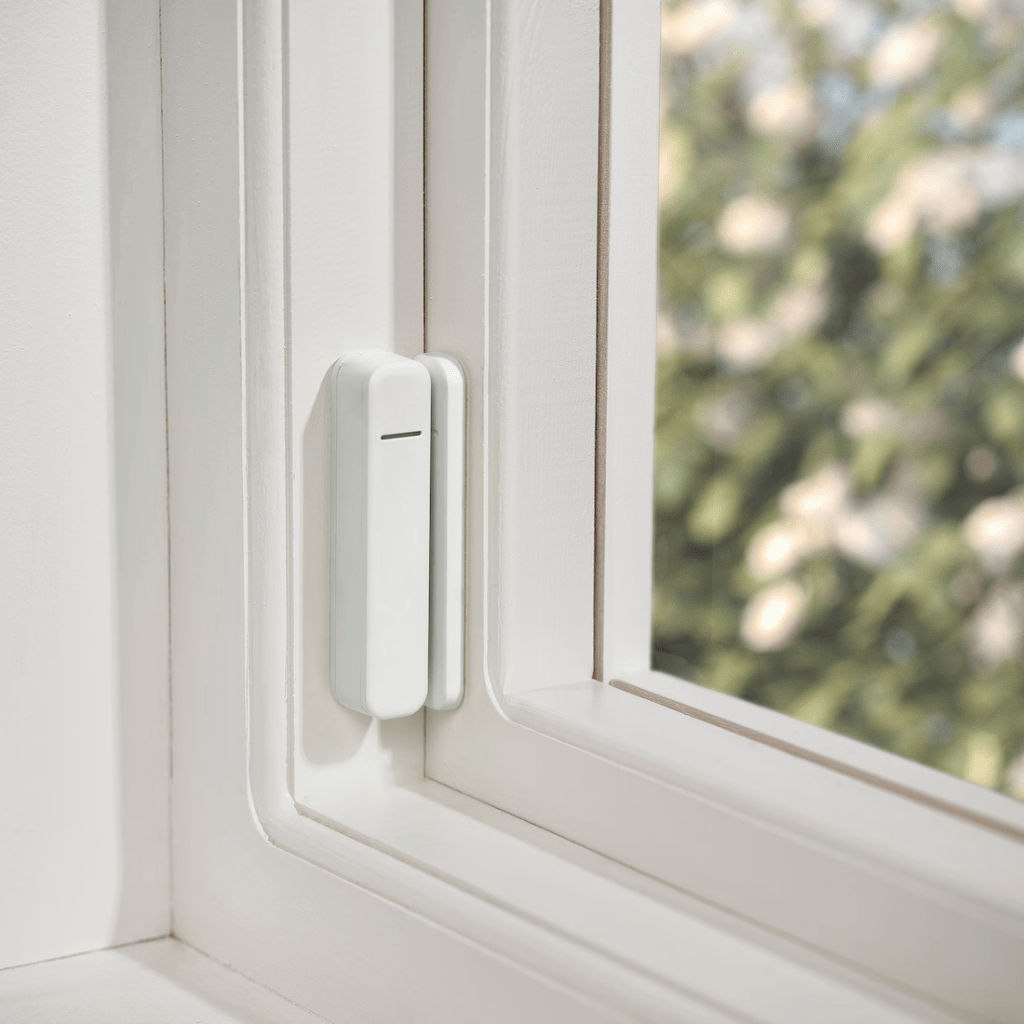

Aby zamontować czujnik drzwi i okien IKEA, należy zdjąć zabezpieczenie taśmy dwustronnej i przykleić w wybrane miejsce lub skorzystać z przykręcenia do ramy. Główną część sensora zazwyczaj przyklejamy na ramie np. drzwi, a sam magnes już na samych drzwiach. Możemy umieścić magnes prostopadle do siebie, naprzeciwko siebie albo jedna obok drugiej. Pamiętajmy, że wg. specyfikacji maksymalna odległość między elementami musi wynosić maksymalnie 5 mm. A umieszczone wcięcia muszą być na tej samej wysokość.

Przypominamy! Do obsługi urządzenia w ekosystemie SmartThings, nie jest konieczne posiadanie bramki IKEA TRÅDFRI. Czujnik łączymy bezpośrednio z centralą SmartThings.

Instalacja IKEA PARASOLL

Przed dodaniem czujnika IKEA do aplikacji SmartThings musimy uzyskać dostęp do sterowników SmartThings Edge, które pozwolą na prawidłowe wykrycie urządzenia oraz pozwolą działać czujnikowi lokalnie w centrali. W przypadku odłączenia Internetu pozwoli to sensorowi nadal wysyłać informację do koncentratora SmartThings, a on będzie mógł uruchomić procedurę. Z naszych poszukiwań wynikło, że najlepszym sterownikiem dla sensora PARASOLL, będzie Zigbee Contact Mc autorstwa programisty Mariano.

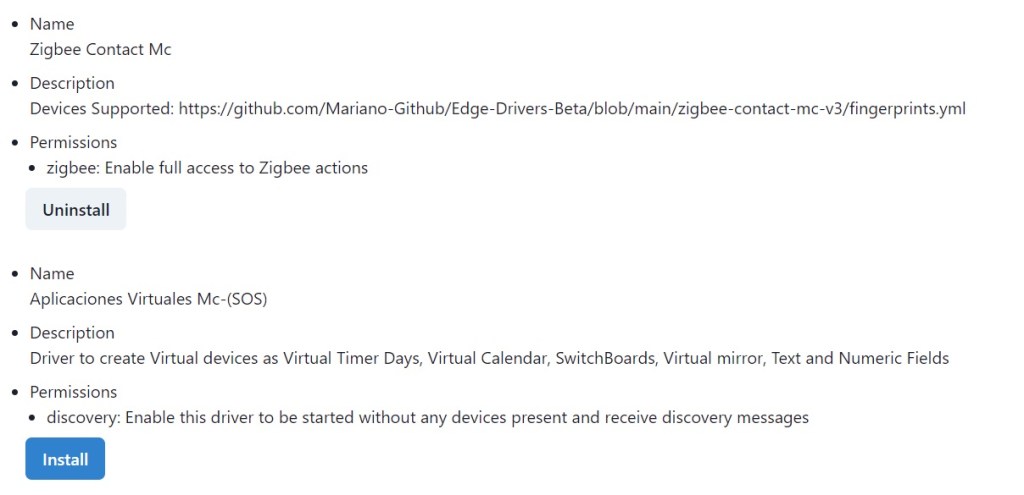

W tym celu instalacji sterownika SmartThings Edge należy wejść na stronę (https://callaway.smartthings.com/channels/c8bb99e1-04a3-426b-9d94-2d260134d624) oraz zalogować na konto Samsung, na którym został zbudowany Twój inteligentny dom. Zaakceptować warunki przystąpienia, wybierając ACCEPT. Klikając w Available Drivers (Dostępne sterowniki), wybieramy pożądane przez nas sterowniki urządzeń, w tym wypadku Zigbee Contact Mc, instalujemy je poprzez kliknięcie Install. W każdej chwili możemy odinstalować, klikając Uninstall. Pamiętajmy, że na chwilę obecną możemy zainstalować sterowników Edge maksymalnie 80. W przyszłości ta procedura nie będzie konieczna, do prawidłowego wykrycia czujnika IKEA.

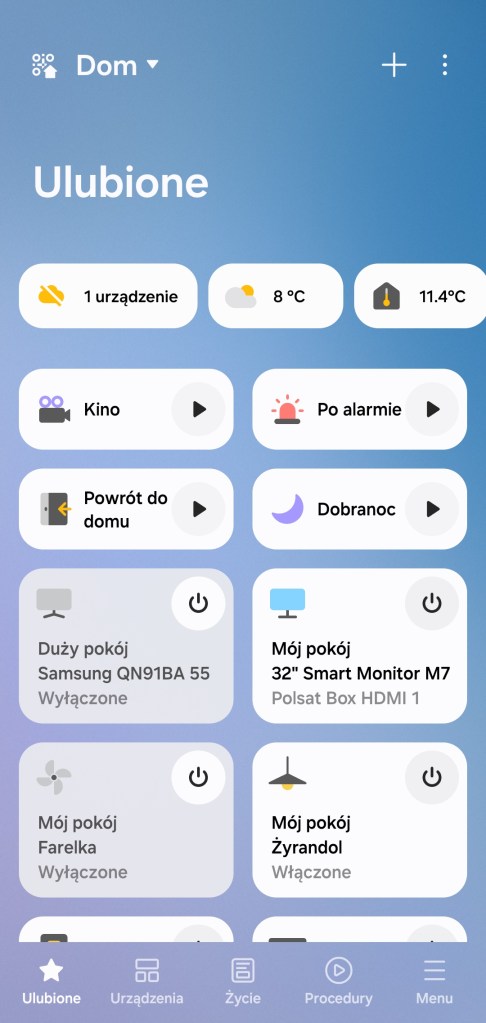

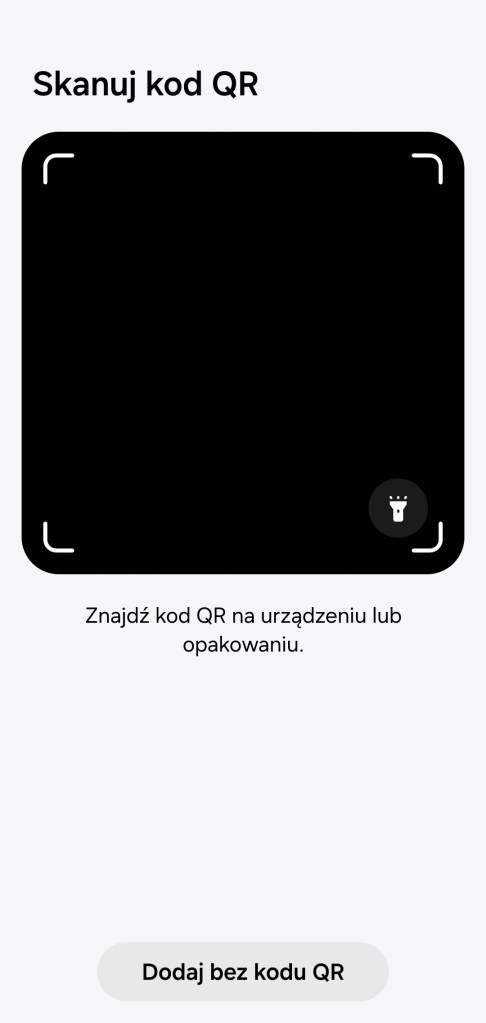

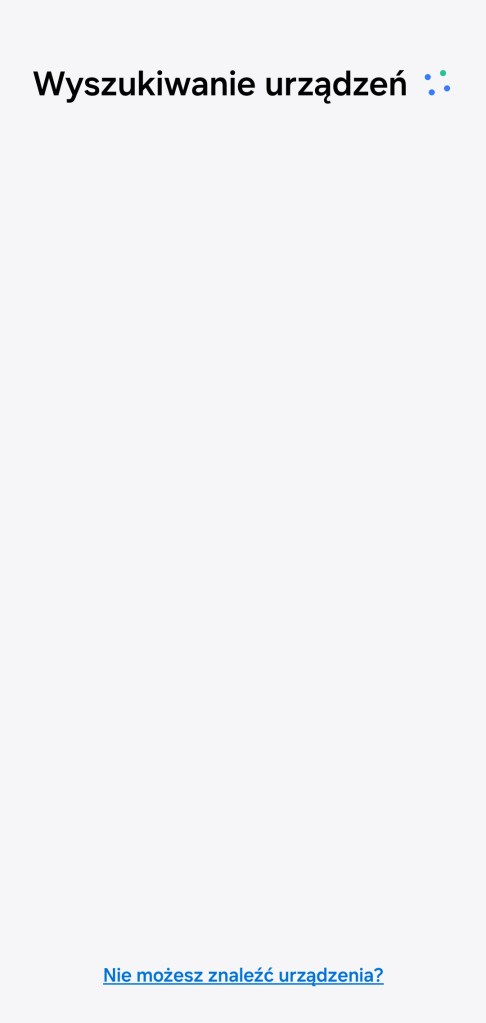

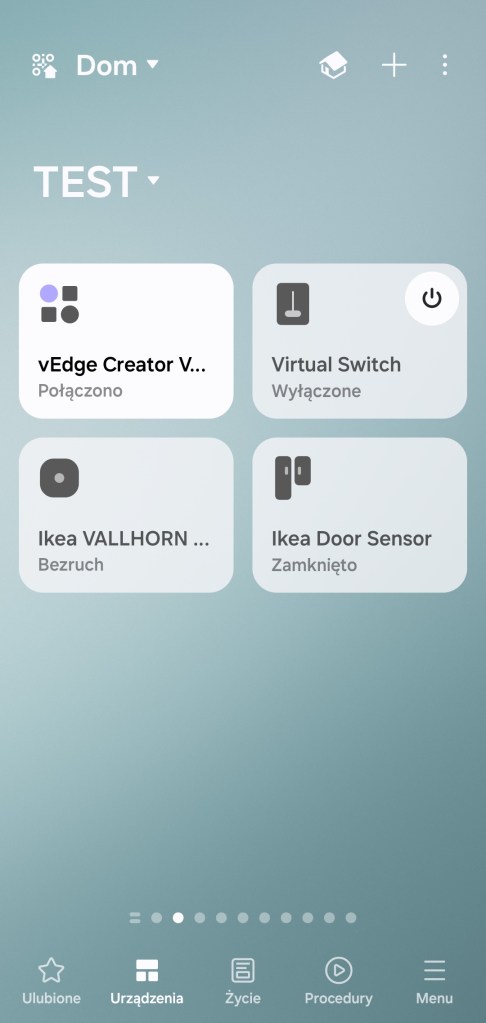

Aby dodać czujnik kontaktowy IKEA do aplikacji SmartThings, musimy wykonać poniższą instrukcję. Włóż baterie AAA do wnętrza sensora. Na ekranie głównym aplikacji, klikamy przycisk Dodaj ( + ), w prawym górnym rogu ekranu. Następnie Dodaj urządzenie, w sekcji Urządzenia partnerów stuknij Dodaj. Z bogatej listy marek wybierz IKEA. Pojawi się panel Skanowania kodu QR, niestety nie posiadamy go. W związku z tym kliknij Dodaj bez kodu QR, nastąpi poszukiwanie nowego czujnika. Teraz kliknij 4 razy przycisk parowania w ciągu 5 sekund. Dioda na urządzeniu zacznie mrugać. Po chwili czujnik otwarcia/zamknięcia zostanie odnaleziony przez centralę platformy SmartThings. Możemy zmienić jego nazwę, ikonę oraz przypisane pomieszczenie, poprzez kliknięcie Edytuj. Zatwierdź zmiany stukając Zapisz. Kończymy instalację klikając Gotowe, czujnik IKEA powinien znajdować się w wybranym pokoju. Na pierwsze informacje z czujnika należy chwilę poczekać, dlatego wyświetla się napis „Waiting Zigbee Message”. Jeśli czujnik nie został prawidłowo zidentyfikowany, przejdź do sekcji poniżej, gdzie opisuję jak zmienić sterownik Edge, który poprawnie obsłuży sensor.

Zmiana sterownika SmartThings Edge

Jeśli czujnik nie zostanie prawidłowo zidentyfikowany, należy zmienić jego sterownik SmartThings Edge, uzyskując dostęp do podstawowych funkcji sensora.

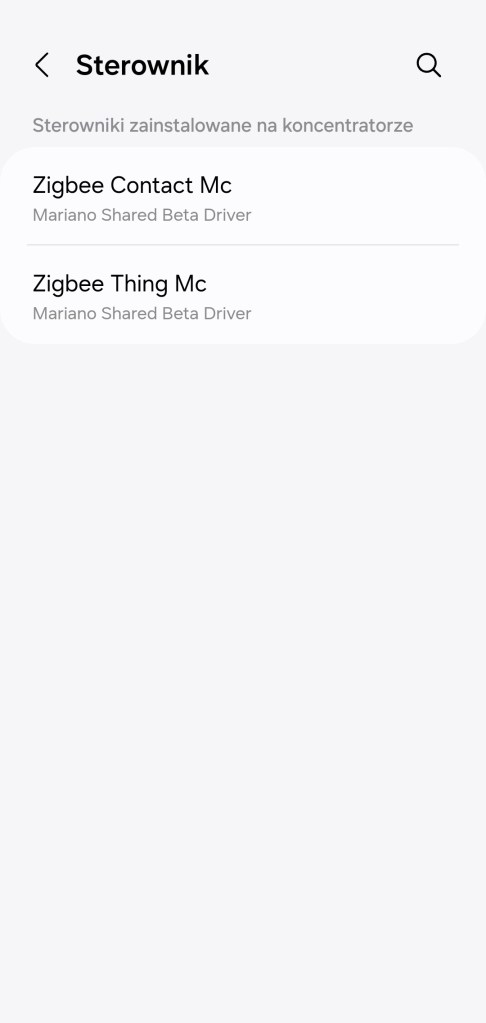

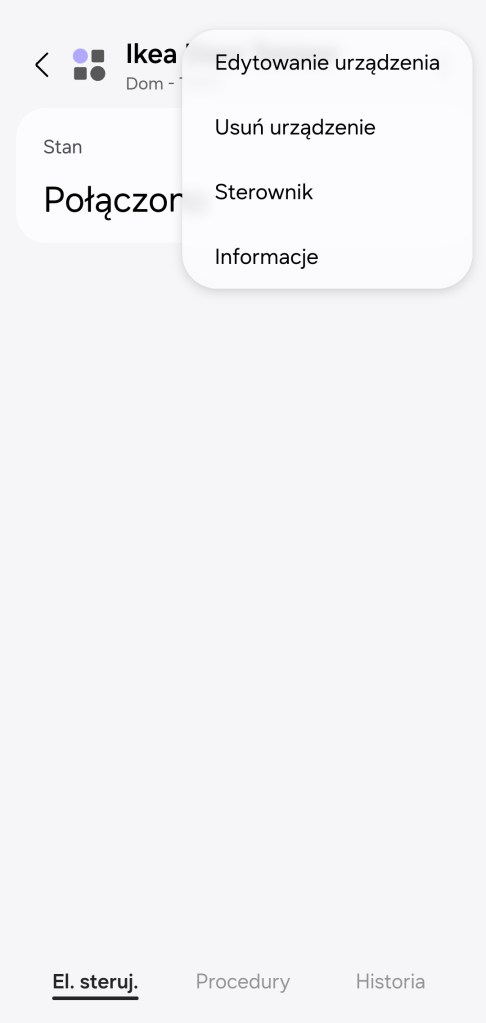

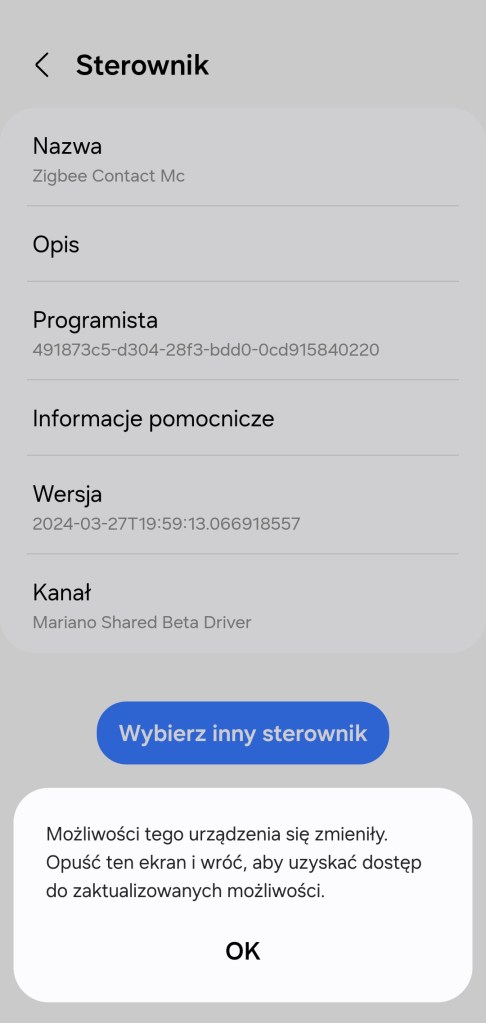

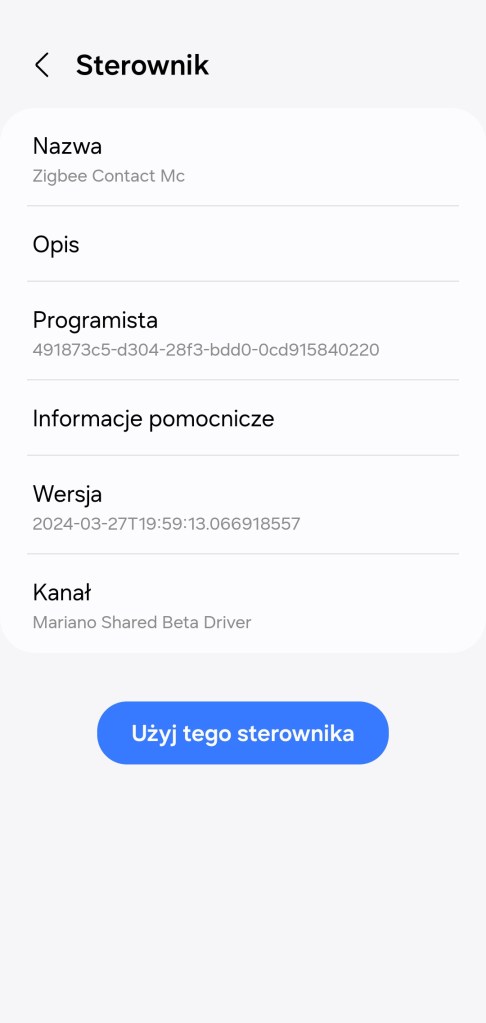

Aby zmienić sterownik, należy wejść panel sterowania urządzenia. Następnie klikamy Więcej opcji ( ⋮ ), z listy wybieramy Sterownik i Wybierz inny sterownik. Potwierdzamy wybór sterownika, klikając OK. Ponownie OK, a po ponownym wejściu w panel urządzenia pojawią się prawidłowe odczyty. Z przeprowadzonych testów, wynika, że najlepiej komunikuje się z urządzeniem sterownik autorstwa dewelopera Mariano o nazwie Zigbee Contact Mc. Wątek na forum SmartThings dotyczące ww. sterownika SmartThings Edge znajdziesz tutaj. W przyszłości, inne nowsze sterowniki mogą posiadać bardziej rozbudowane funkcje, zachęcamy do eksperymentów.

Usunięcie z ekosystemu SmartThings

Aby usunąć czujnik IKEA z platformy SmartThings, należy wejść do pokoju, w którym znajduje się sensor. Przytrzymać kafelek na ekranie, po chwili pokaże się menu kontekstowe. Z dostępnych opcji wybieramy Usuń, następnie potwierdzamy operację, stukając Usuń. Po chwili następuje komunikat o pozytywnym usunięciu, jeśli się tak nie stanie skorzystaj z opcji wymuszenia usunięcia, a sam czujnik otwarcia zresetuj.

Resetowanie czujnika IKEA PARASOLL

Aby zresetować urządzenie i usunąć połączenie z centralą SmartHome, naciśnij szybko przycisk parowania 4 razy w ciągu 5 sekund. Pasek diod LED na czujniku zamruga, a po zakończeniu resetowania będzie świecić światłem ciągłym.

Gdzie zakupić ?

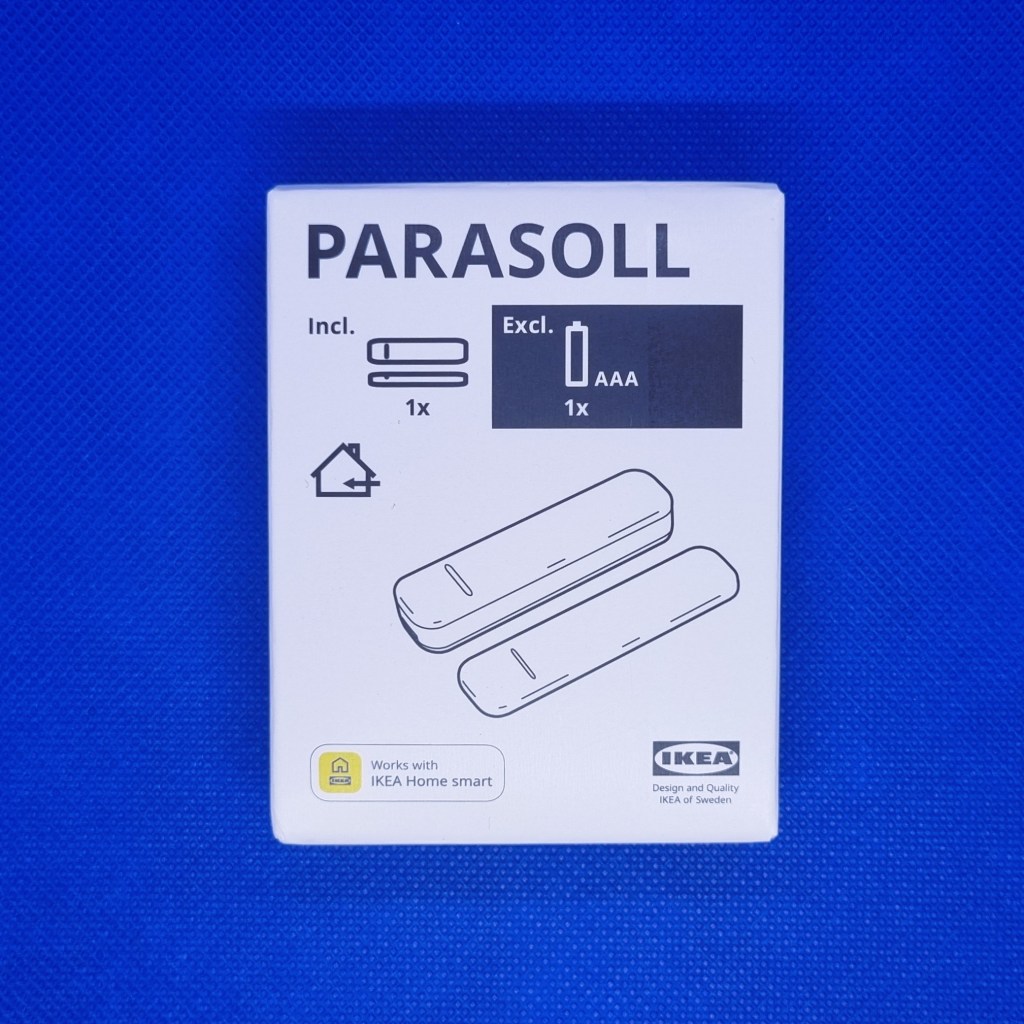

Czujnik ruchu IKEA PARASOLL jest dostępny do zakupu w zaskakującej cenie 39,99 PLN. Dostępny jest w sklepie stacjonarnym i sklepie internetowym IKEA z możliwością dostawy. Zawartość pudełka to sensor, dwustronna taśma klejąca, śrubki oraz skrócona deklaracja zgodności. Nie znajdziemy w pudełku baterii AAA oraz instrukcji obsługi. Dodatkowe informacje znajdziesz na stronie produktu, tutaj link do oficjalnej strony.
