Czujnik drzwi i okien Tuya – współpracujący z platformą SmartThings

Czujniki otwarcia drzwi i okien to popularne urządzenia stosowane w wielu inteligentnych domach, które pozwalają na monitorowanie stanu drzwi i okien. Są one nie tylko bardzo wygodne, ale również bardzo ważne z punktu widzenia bezpieczeństwa, ponieważ pozwalają na wykrycie niepożądanych wniknięć lub prób włamania. Czujnik otwarcia drzwi i okien inaczej zwany jako czujnik kontaktowy, który działa na zasadzie detekcji magnetycznej. Dzięki temu, gdy drzwi lub okno zostanie otwarte, sensor automatycznie wysyła sygnał do aplikacji SmartThings na smartfonie, informując użytkownika o zmianie stanu. W ten sposób użytkownik może łatwo monitorować, czy drzwi lub okno są zamknięte, a w przypadku otwarcia, otrzymuje powiadomienie, co pozwala na szybką reakcję w przypadku zagrożenia lub próby włamania. Nic nie stoi na przeszkodzie, aby umieścić go np. w szufladce, czy skrzynce na listy. Zapraszam do recenzji czujnika kontaktowego Tuya Contact Sensor model TS0203.

Opis

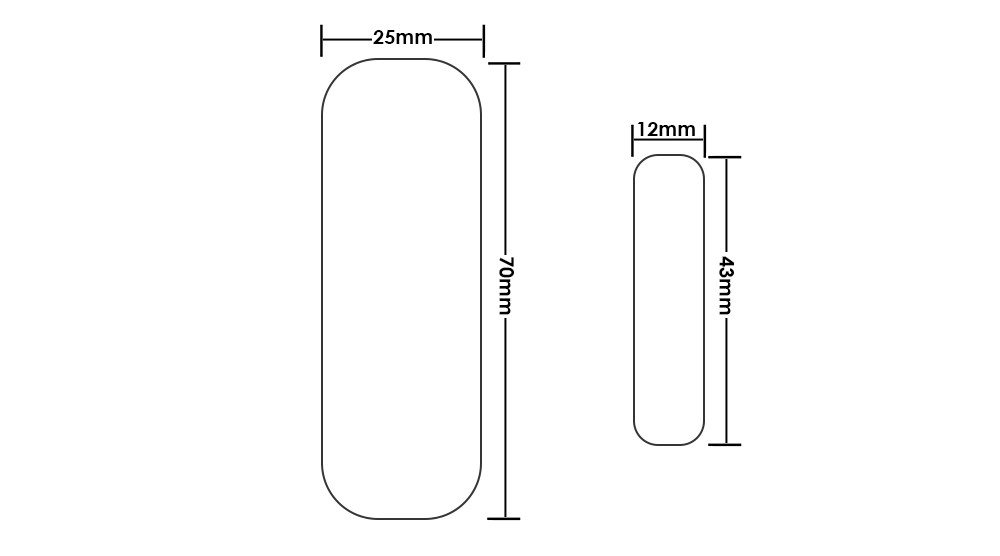

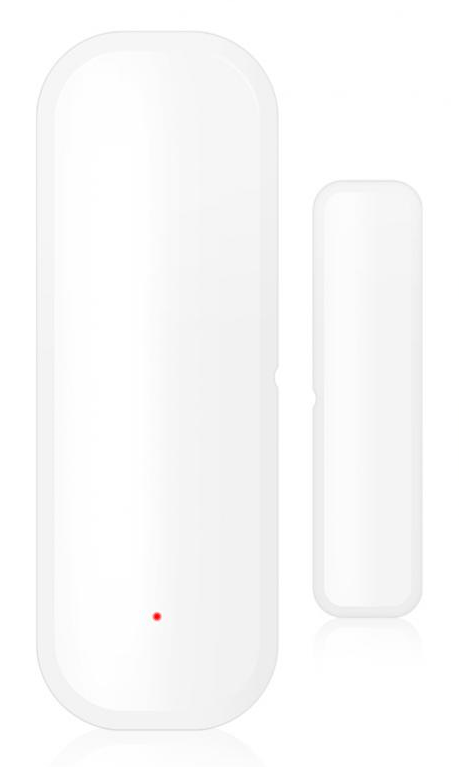

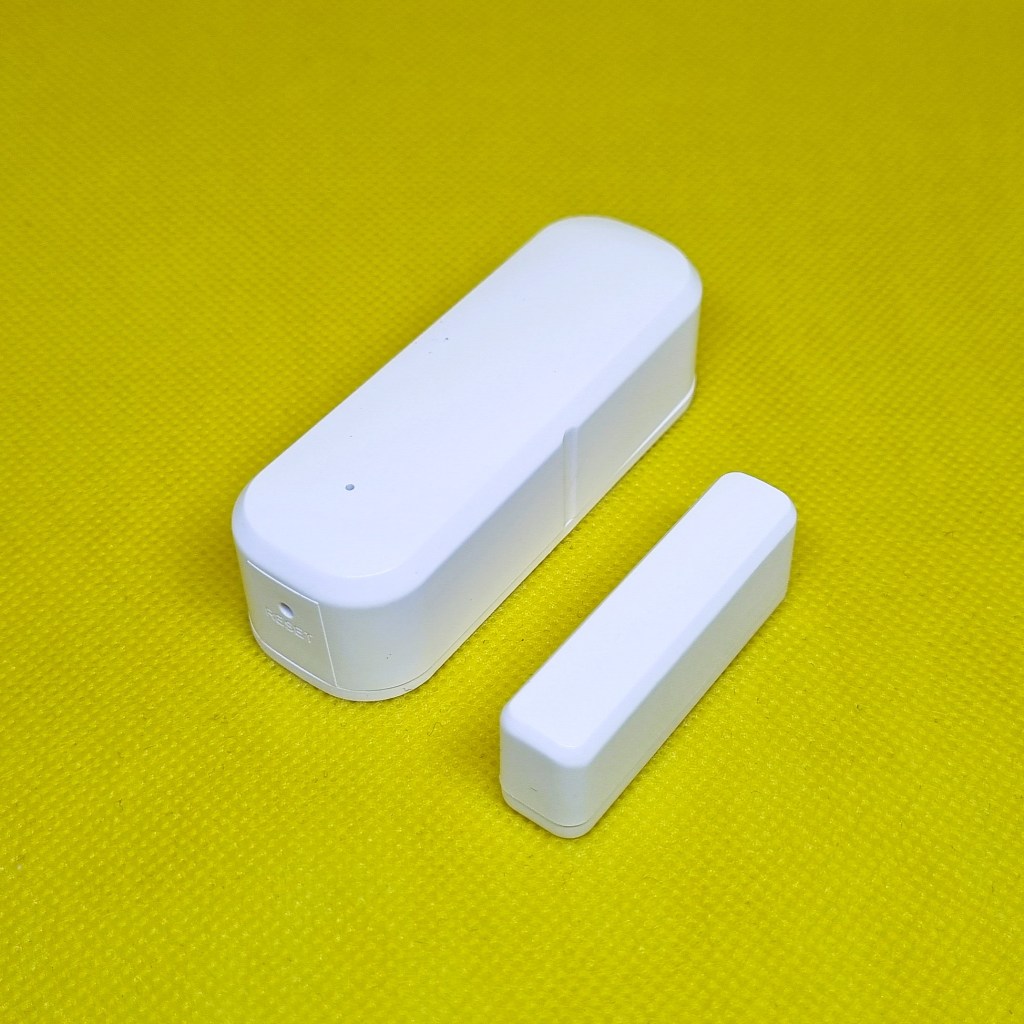

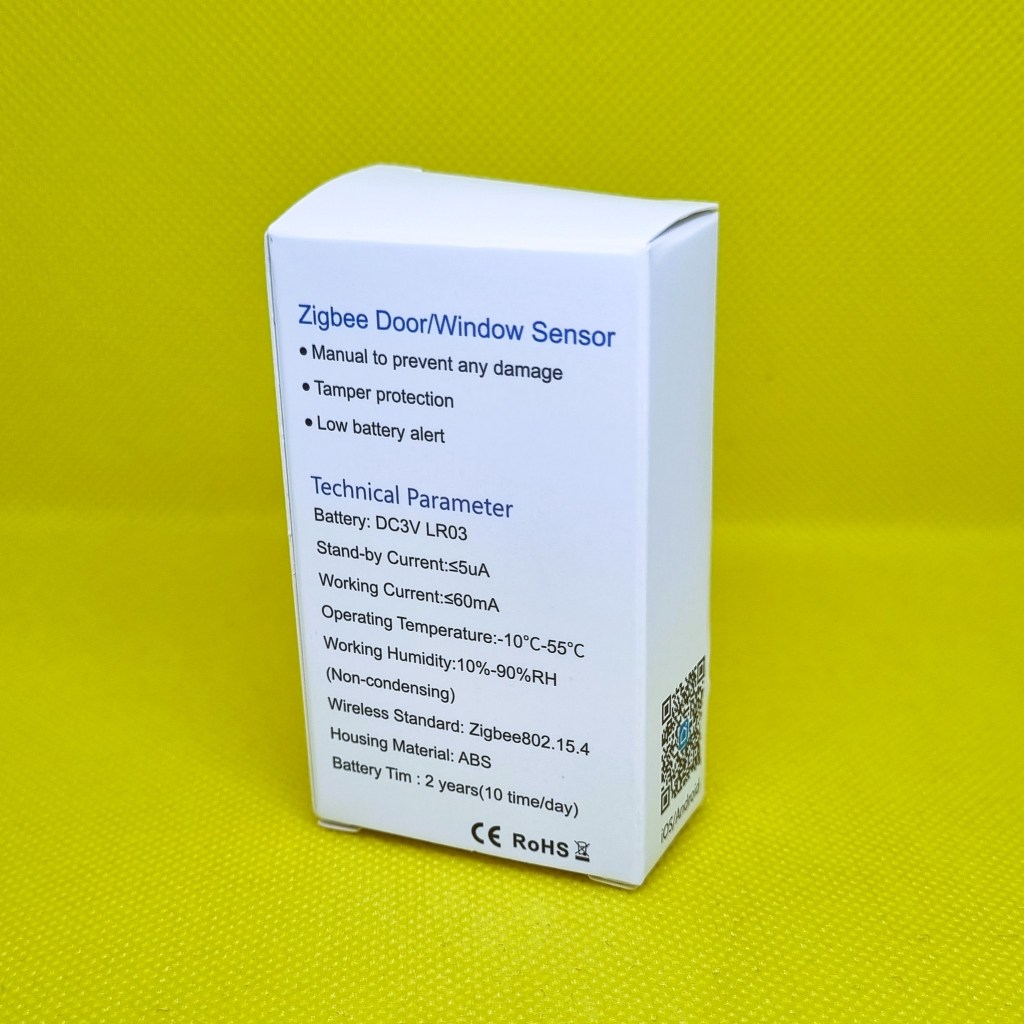

Tuya Contact Sensor (model TS0203), jak każdy czujnik kontaktowy składa się z dwóch części głównego sensora i magnesu. Główną funkcją jest czujnik poinformowanie o rozłączeniu, czyli otwarciu lub zamknięciu, w przypadku zbliżenia części. Wykrycie działa tylko z jednej strony urządzenia. Zmiana stanu jest wysyłana do koncentratora SmartThings, opóźnienie wynosi ok. 1 sekundy. Umieszczono małą diodę LED, służącą do sygnalizowania zmiany stanów sensora. Maksymalna odległość czujnik-magnes to ≤ 15mm (w stanie zamkniętym). Komunikacja odbywa się po protokole Zigbee 802.15.4. Zasilany jest poprzez dwie baterie AAA (mały paluszek), pierwsza para znajduje się w opakowaniu. Dodatkowo z danych technicznych dowiadujemy się: napięcie wejściowe wynosi DC3V LR03 * 2, prąd czuwania: ≤ 5uA, prąd roboczy: ≤ 60mA i powiadomienie o niskim napięciu: ≤ 2.5V. Producent deklaruje 2 lata na jednej parze baterii z częstotliwością 10 powiadomieniami na dzień. Sensor ma małe wymiary tylko: 7,0 cm wysokości, 2,5 cm szerokości oraz 1,9 cm głębokości. Sensor magnetyczny ma zaś rozmiary: 4,3 cm wysokości, 1,2 cm szerokości oraz 1,4 cm głębokości. Dostępny tylko w białym kolorze. Przystosowany jest do działania w warunkach pokojowych w temperaturze od -10 do +55 °C oraz wilgotności 0 do 95 %.

• Plusy
  • Przetwarzanie lokalne (sterownik Edge)
  • Cena

• Minusy
  • Brak baterii w zestawie

Współpraca z SmartThings

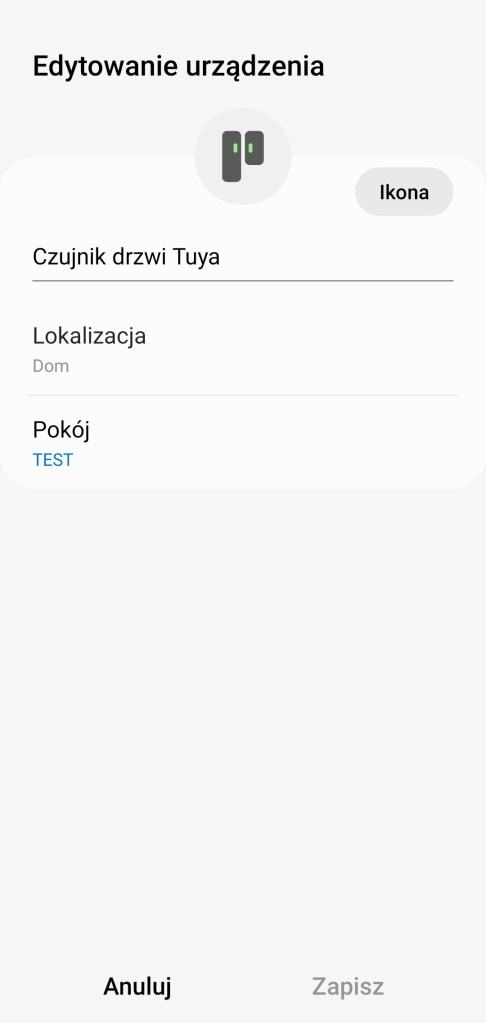

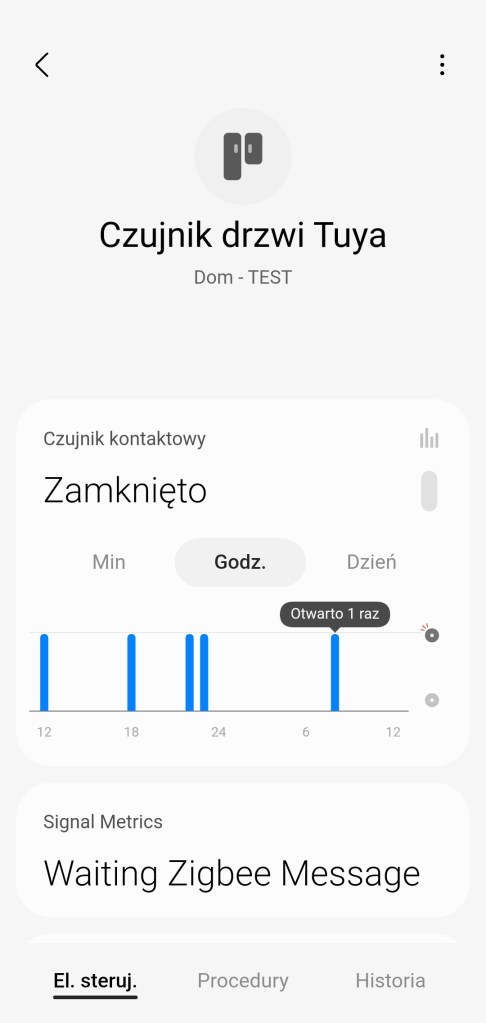

W głównym panelu sterowania urządzeniem mamy informację o stanie czujnika kontaktowego „Otwarto” bądź „Zamknięto”. Po naciśnięciu ikony wykresu, ukaże się oś czasu (do wybory: minuty, godziny i dni) z ukazanymi zmianami stanu i ich ilością w danym momencie. Następnie w sekcji „Signal Metrics” pokazano moc sygnału, wartość RSSI (ang. Received Signal Strength Indicator) i LQI (ang. Link Quality Indicator), pomocne w budowaniu silnej sieci Zigbee. Ostatnią informacją jest aktualny poziom baterii. Na dole znajdziemy sekcję panel „Procedury” (dawniej „Automatyzacje”) znajdziemy tutaj listę procedur, gdzie używany jest czujnik. Panel „Historii” nie różni się znacznie od innych urządzeń, mamy dostęp do sortowania i przestudiowania historii działań sensora. W ustawieniach „Edytuj” mamy standardową możliwość zmiany nazwy, ikony, lokalizacji oraz pokoju.

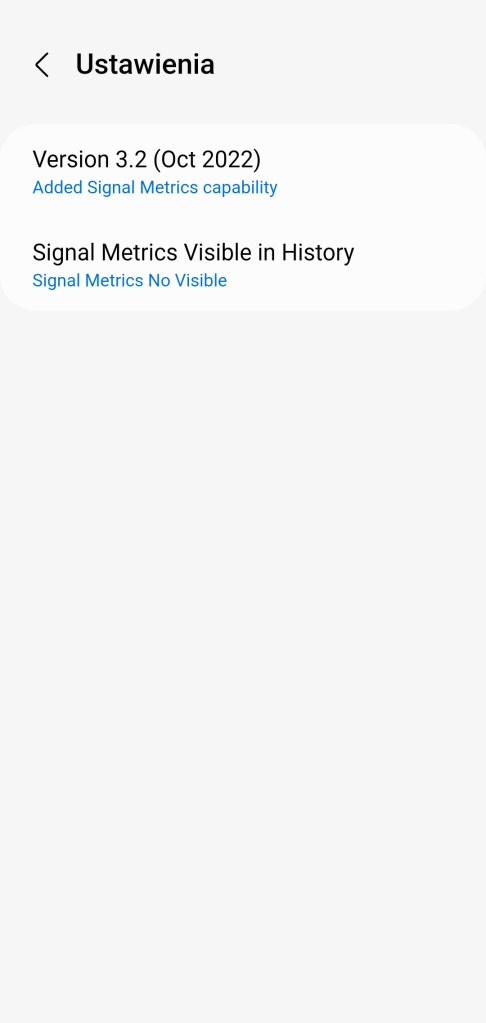

Mamy również dodatkowe „Ustawienia” czujnika kontaktowego Tuya, dotyczą one etykiety metryki sygnału Zigbee w panelu sterowania urządzeniem oraz informację o wersji oprogramowania sterownika.

Urządzenie wykonuje przetwarzanie poleceń lokalnie w centrali, z tego też tytułu nawet przy utracie połączenia z Internetem, będzie wykonywać zaprogramowane polecenia. Możliwe jest to ze względu na wykorzystanie przez czujnik nowego sterownika urządzeń SmartThings Edge.

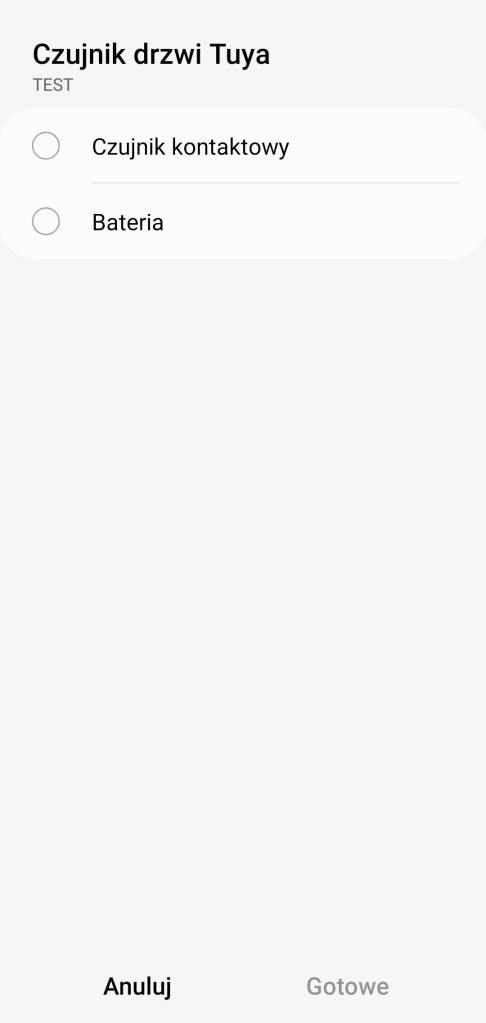

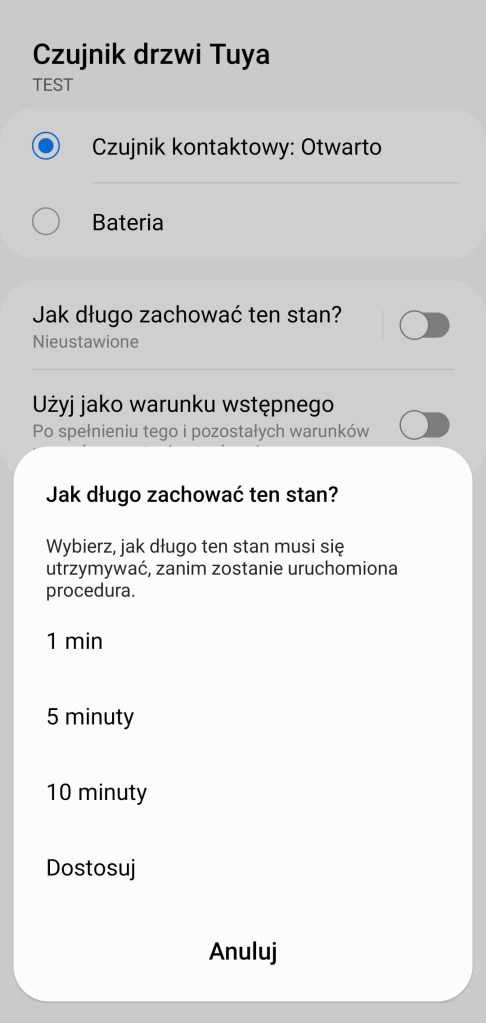

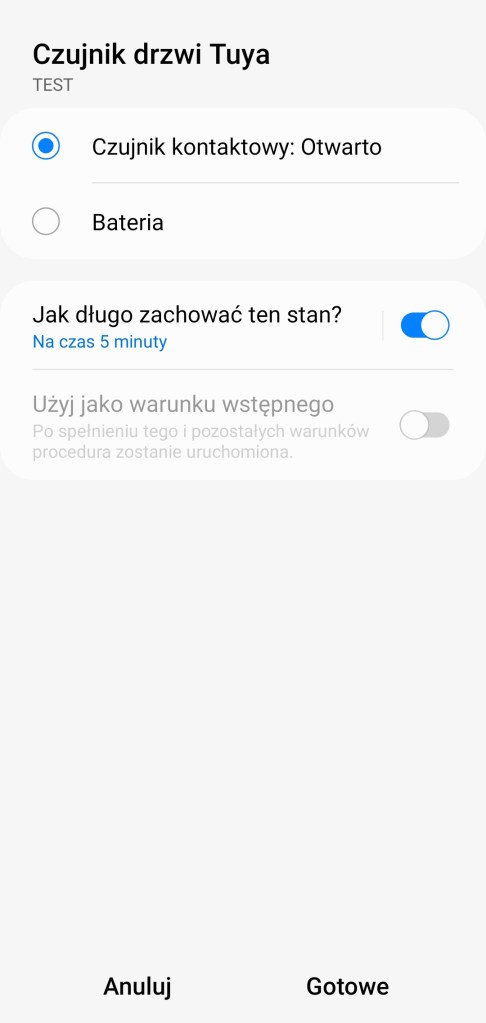

Przy tworzeniu procedur, dawniej automatyzacje „Jeśli … to Wtedy”, ze względu na specyfikę urządzenia, możliwe jest tylko wykorzystanie warunku „jeśli”. Mamy możliwość warunku, związanego ze stanem czujnika „Otwarto”, „Zamknięto” oraz „Otwarto lub Zamknięto”, czyli zmiana stanu. Następnie mamy opcję otrzymania powiadomienia o poziomie baterii z zakresu 0 – 100% w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie. Każdą akcję możemy opóźnić o dowolny czas oraz ustawić jako warunek wstępny.

Montaż i instalacja czujnika kontaktowego Tuya

Aby zamontować czujnik drzwi i okien, należy zdjąć zabezpieczenie taśmy dwustronnej i przykleić w wybrane miejsce. Główną część sensora zazwyczaj przyklejamy na ramie np. drzwi, a sam magnez już na samych drzwiach. Pamiętajmy, że wg. specyfikacji maksymalna odległość między elementami musi wynosić 15 mm.

Przed dodaniem Tuya Contact Sensor do aplikacji SmartThings musimy uzyskać dostęp do sterowników SmartThings Edge, które pozwolą na prawidłowe wykrycie urządzenia oraz pozwolą działać czujnikowi lokalnie w centrali. W przypadku odłączenia Internetu pozwoli to sensorowi nadal wysyłać informację do koncentratora SmartThings, a on będzie mógł uruchomić procedurę. Z naszych poszukiwań wynikło, że najlepszym sterownikiem dla sensora TS0203, będzie Zigbee Contact Mc autorstwa programisty Mariano.

W tym celu instalacji sterownika SmartThings Edge należy wejść na stronę (https://callaway.smartthings.com/channels/c8bb99e1-04a3-426b-9d94-2d260134d624) oraz zalogować na konto Samsung, na którym został zbudowany Twój inteligentny dom. Zaakceptować warunki przystąpienia, wybierając ACCEPT. Klikając w Available Drivers (Dostępne sterowniki), wybieramy pożądane przez nas sterowniki urządzeń, w tym wypadku Zigbee Contact Mc, instalujemy je poprzez kliknięcie Install. W każdej chwili możemy odinstalować, klikając Uninstall. Pamiętajmy, że na chwilę obecną możemy zainstalować sterowników Edge maksymalnie 80. W przyszłości ta procedura nie będzie konieczna, do prawidłowego wykrycia czujnika Tuya.

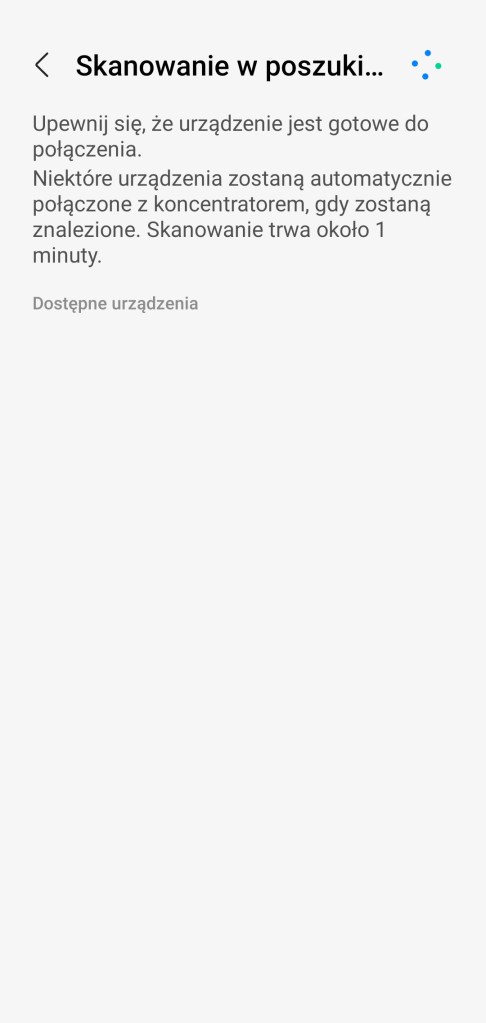

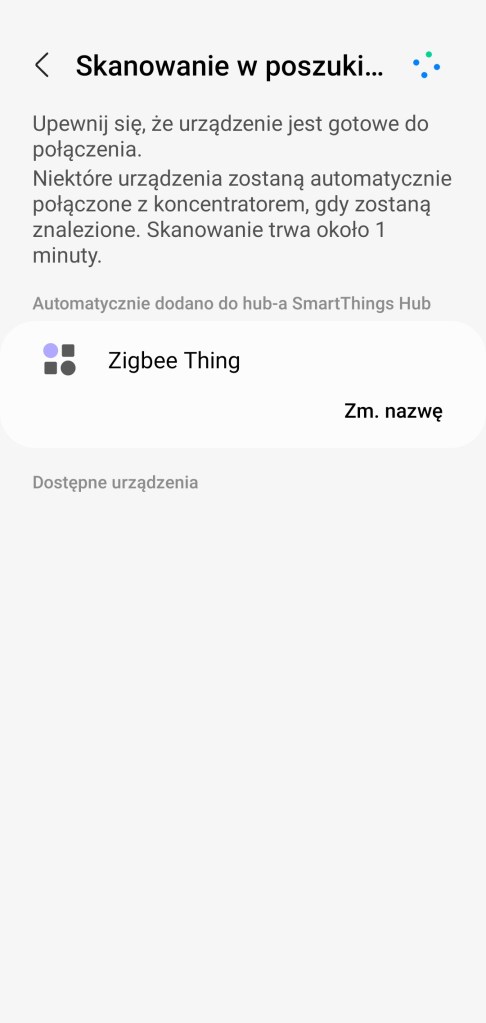

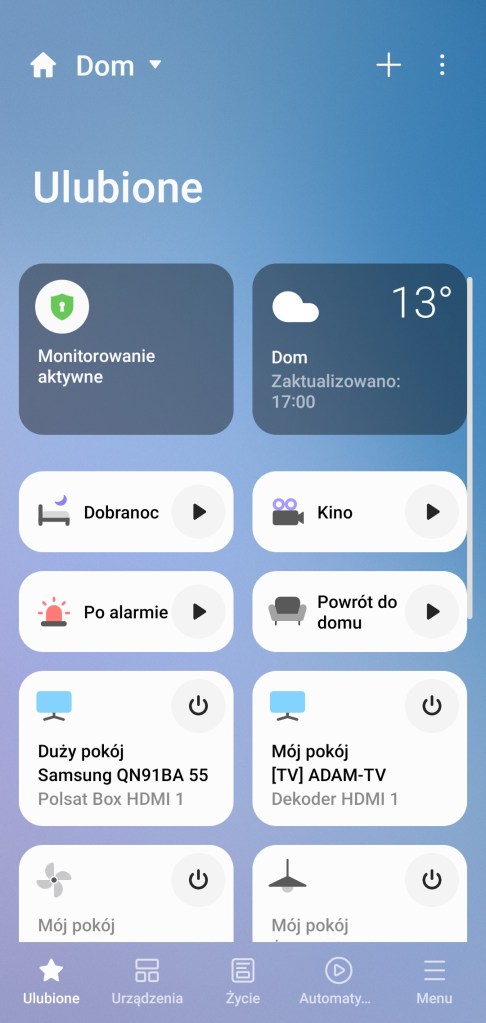

Aby dodać czujnik kontaktowy Tuya do aplikacji SmartThings, musimy wykonać poniższą instrukcję. Włóź baterie AAA do wnętrza sensora. Na ekranie głównym aplikacji, klikamy przycisk Dodaj ( + ), w prawym górnym rogu ekranu. Następnie Dodaj urządzenie, stuknij Skanuj znajdujący się w sekcji Skanowanie w poszukiwaniu urządzeń pobliżu. Teraz za pomocą spinacza, klikamy przycisk resetu. Znajdziemy go u dołu czujnika, będzie to mały otwór w sensorze. Wciskamy spinacz na około 5 sekund w otwór, aż dioda LED zacznie migać. Po chwili czujnik otwarcia/zamknięcia zostanie odlaleziony przez centralę platformy SmartThings. Możemy zmienić jego nazwę, czujnik Tuya znajdziesz w „nieprzypisanym” pokoju. Jak widzisz na poniższych screenach, czujnik nie został prawidłowo zidentyfikowany, jeśli będziesz mieć taką sytuację, przejdź do sekcji poniżej, gdzie opisuję jak zmienić sterownik Edge.

Zmiana sterownika SmartThings Edge

Jeśli czujnik nie zostanie prawidłowo zidentyfikowany, należy zmienić jego sterownik SmartThings Edge, uzyskując dostęp do podstawowych funkcji sensora.

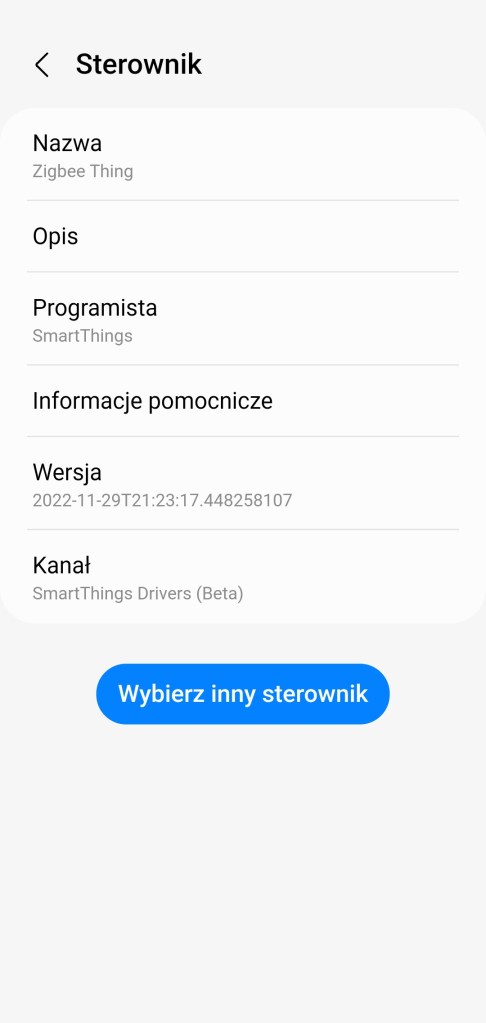

Aby zmienić sterownik, należy wejść panel sterowania urządzenia. Następnie klikamy Więcej opcji ( ⋮ ), z listy wybieramy Sterownik i Wybierz inny sterownik. Potwierdzamy wybór sterownika, klikając OK. Z przeprowadzonych testów, wynika, że najlepiej komunikuje się z urządzeniem sterownik autorstwa dewelopera Mariano o nazwie Zigbee Contact Mc. Wątek na forum SmartThings dotyczące ww. sterownika SmartThings Edge znajdziesz tutaj. W przyszłości, inne nowsze sterowniki mogą posiadać bardziej rozbudowane funkcje, zachęcamy do eksperymentów.

Jeśli korzystałeś z czujnika przed końcem 2022 roku, Twoje urządzenie może nie korzystać jeszcze ze sterownika SmartThings Edge. W przyszłości wszystkie urządzenia Zigbee i Z-wave przejdą na nowe sterowniki, nastąpi to po wygaśnięciu w ekosystemie, środowiska programistycznego Groovy. Ewentualnie możemy wymusić ręcznie zmianę na nowy sterownik. Niestety, aby zmienić sterownik, konieczne jest jego usunięcie i ponowne dodanie do platformy inteligentnego domu SmartThings.

Usunięcie z ekosystemu SmartThings

Aby usunąć czujnik Tuya z ekosystemu SmartThings, należy wejść do pokoju, w którym znajduje się sensor. Przytrzymać kafelek na ekranie, po chwili pokaże się menu kontekstowe. Z dostępnych opcji wybieramy Usuń, następnie potwierdzamy operację, stukając Usuń. Po chwili następuje komunikat o pozytywnym usunięciu, jeśli się tak nie stanie skorzystaj z opcji wymuszenia usunięcia.

Resetowanie czujnika Aqara

Aby zresetować urządzenie, musimy się wyposażyć w spinacz (dołączony do pudełka). Przy jego pomocy, u dołu czujnika, odnajdujemy wejście do przycisku resetowania (mały otwór w sensorze). Spinacz wciskamy na około 5 sekund w otwór, aż dioda LED zacznie migać. Po chwili czujnik jest gotowy do połączenia z nową centralą SmartHome.

Gdzie zakupić ?

Tuya Contact Sensor model TS0203 jest częściowo dostępny w polskiej dystrybucji, choć stale można go zakupić na portalu Aliexpress w cenie ok. 25 PLN. W opakowaniu znajdziemy sensor, taśmę dwustronną, spinacz do resetowania oraz skróconą instrukcję obsługi w języku angielskim i chińskim.
