Aqara Water Leak Sensor – kontroluj każdą kroplę wody, dzięki czujnikowi zalania

Czujnik zalania to urządzenie, które wykrywa wycieki wody w inteligentnym domu i powiadamia domowników o zagrożeniu. Działanie czujnika zalania opiera się na zastosowaniu różnych technologii, w tym detekcji wilgoci, pomiaru ciśnienia lub wykrywania przepływu wody — zależy to od budowy sensora. Czujnik zalania powinien być zainstalowany w miejscach narażonych na zalanie, takich jak piwnice, kotłownie, łazienki, kuchnie i pralnie. Gdy czujnik wykryje wyciek wody, wysyła sygnał do platformy smart home, która może automatycznie wyłączyć źródło wody np. za pomocą nakładka na zawór FIBARO lub wszcząć alert wśród użytkowników. Czujniki przeciekania wody mogą uchronić przed znacznymi zniszczeniami w domu, uchronić cenny dobytek i minimalizować szkody. Dzisiaj zapraszam do recenzji czujnika zalania Aqara Water Leak Sensor, konkretnie model SJCGQ11LM.

Opis techniczny

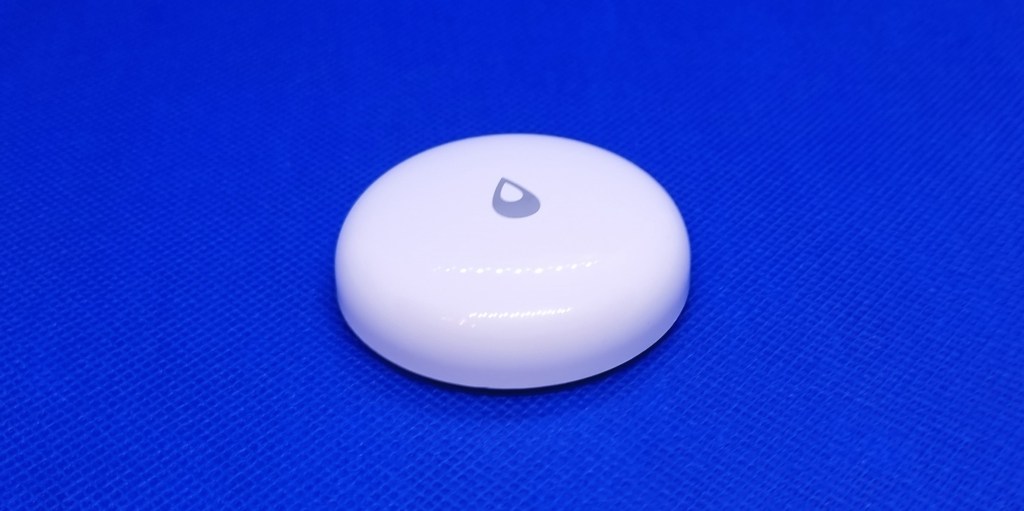

Aqara Water Leak Sensor model SJCGQ11LM to standardowy czujnik zalania. Sensor posiada klasyczną wodoszczelną obudowę, na spodzie urządzenia znajdują się 2 metalowe nóżki, jeśli dojdzie do zamknięcia obwodu pomiędzy nimi, jest to sygnał do wydania powiadomienia o wykryciu zalania. Komunikacja odbywa się po protokole Zigbee. Zasilany jest poprzez jedną baterię CR2032. Producent deklaruje 2 lata działania na jednej baterii. Sensor ma małe wymiary, jest to tylko: 5 cm średnicy oraz 1,5 cm wysokości. Dostępny tylko w białym kolorze. Przystosowany jest do działania w warunkach pokojowych od -10 do +55 °C oraz wilgotności 0 do 100 %.

• Plusy
  • Małe rozmiary
  • Przetwarzanie lokalne (sterownik Edge)

• Minusy
  • Tylko dwie sondy, do wykrywania wody

Współpraca z SmartThings

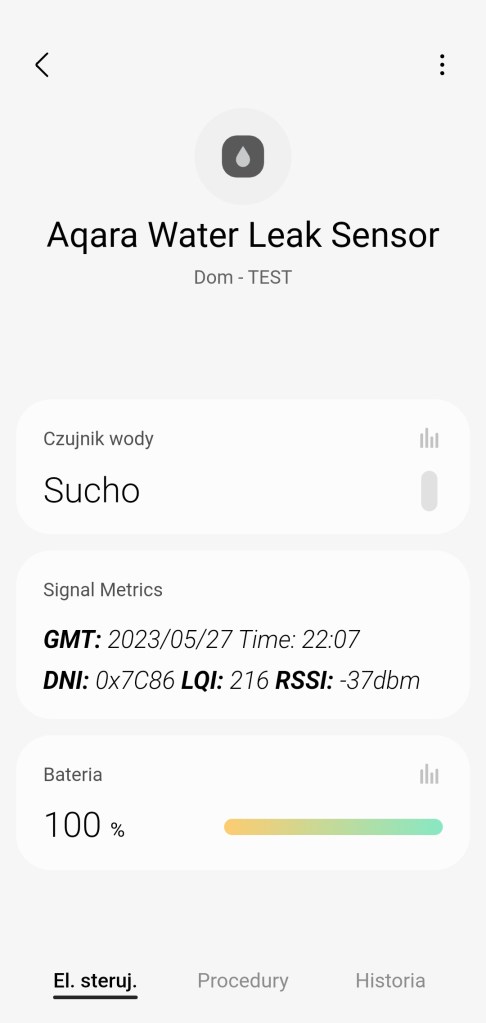

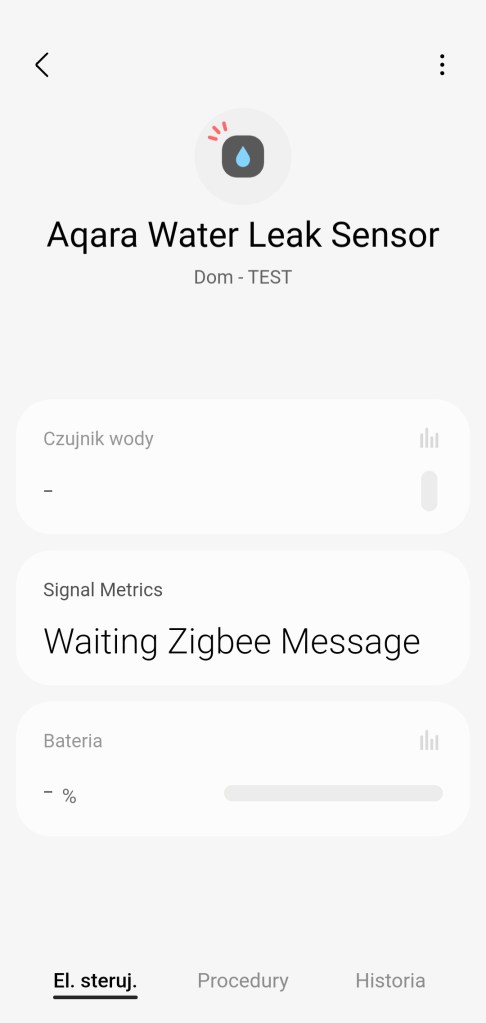

W głównym panelu sensora Aqara mamy informację o stanie czujnika, czy wykrył zalanie „Mokro”, czy też nie „Sucho”. Następnie w sekcji „Signal Metrics” pokazano moc sygnału, wartość RSSI (ang. Received Signal Strength Indicator) i LQI (ang. Link Quality Indicator), pomocne w budowaniu silnej sieci Zigbee. Ostatnią informacją jest aktualny poziom baterii. Na dole znajdziemy sekcję panel „Procedury„, znajdziemy tutaj listę procedur, gdzie jest używany sensor. Panel „Historii” również nie różni się znacznie od innych urządzeń, mamy dostęp do sortowania i przestudiowania historii odczytów czujnika. W ustawieniach „Edytuj” mamy standardową możliwość zmiany nazwy, lokalizacji oraz pokoju.

Czujnik zalania Aqara posiada dodatkowe ustawienia, znajdziemy je pod menu kontekstowym Więcej opcji ( ⋮ ). Ustawienia czujnika, dotyczą etykiety metryki sygnału Zigbee w panelu sterowania oraz informacji o wersji oprogramowania sterownika.

Urządzenie wykonuje przetwarzanie poleceń lokalnie w centrali, z tego też tytułu nawet przy utracie połączenia z Internetem, będzie wykonywać zaprogramowane polecenia. Możliwe jest to ze względu na wykorzystanie przez sensor nowego sterownika urządzeń SmartThings Edge.

Tworzenie procedur (dawniej automatyzacje) „Jeśli … to Wtedy” ze względu na specyfikę urządzenia, możliwe jest tylko wykorzystanie warunku „jeśli”. Czujnik zalania w pierwszej kolejności pozwala na wybranie opcji „Czujnik zalania”, inicjacja alertu dotycząca wykrycia zalania, który posiada stan „Mokro” lub „Sucho”. Następną i ostatnią opcją jest „Bateria”, czyli powiadomienie dotyczące poziomu baterii, rejestrowanej w zakresie 0 – 100% w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie. Każdą z tych akcji procedury możemy opóźnić o dowolny czas i ustawić, jako warunek wstępny.

Instalacja Aqara Water Leak Sensor

Przed dodaniem Aqara Water Leak Sensor do aplikacji SmartThings musimy uzyskać dostęp do sterowników SmartThings Edge, które pozwolą na prawidłowe wykrycie urządzenia oraz pozwolą działać sensorowi lokalnie w centrali. W przypadku odłączenia Internetu pozwoli to czujnikowi nadal wysyłać informację do koncentratora SmartThings, a on będzie mógł uruchomić zaprogramowane procedury. Z naszych poszukiwań wynikło, że najlepszym sterownikiem dla sensora Water Leak, będzie Zigbee Aqara Water Leak Sensor Mc autorstwa programisty Mariano.

W tym celu instalacji sterownika SmartThings Edge należy wejść na stronę (https://api.smartthings.com/invitation-web/accept?id=6b68563b-1905-4654-8d2b-e677a2997424) oraz zalogować na konto Samsung, na którym został zbudowany Twój inteligentny dom. Zaakceptować warunki przystąpienia, wybierając ACCEPT. Klikając w Available Drivers (Dostępne sterowniki), wybieramy pożądane przez nas sterowniki urządzeń, w tym wypadku Zigbee Aqara Water Leak Sensor Mc, instalujemy je poprzez kliknięcie Install. W każdej chwili możemy odinstalować, klikając Uninstall. Pamiętajmy, że na chwilę obecną możemy zainstalować sterowników Edge maksymalnie 80. W przyszłości ta procedura nie będzie konieczna, do prawidłowego wykrycia czujnika Aqara.

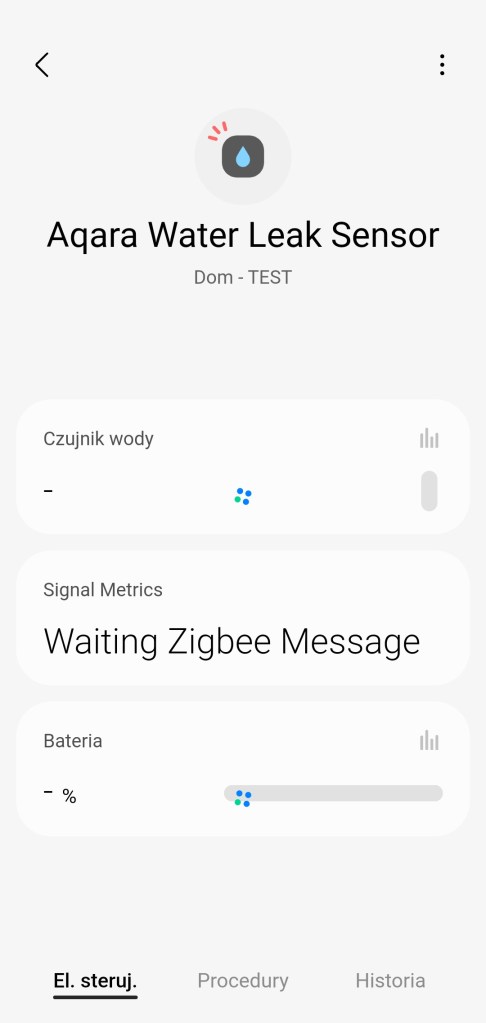

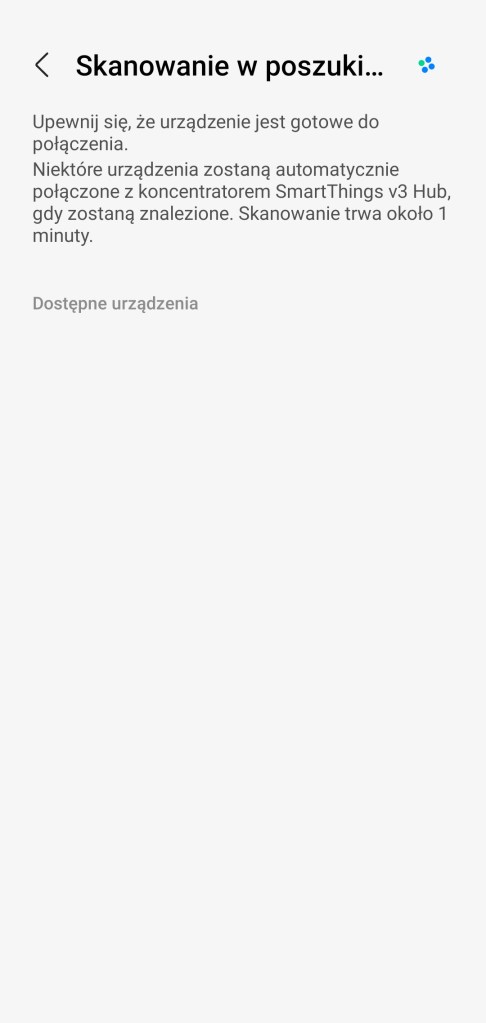

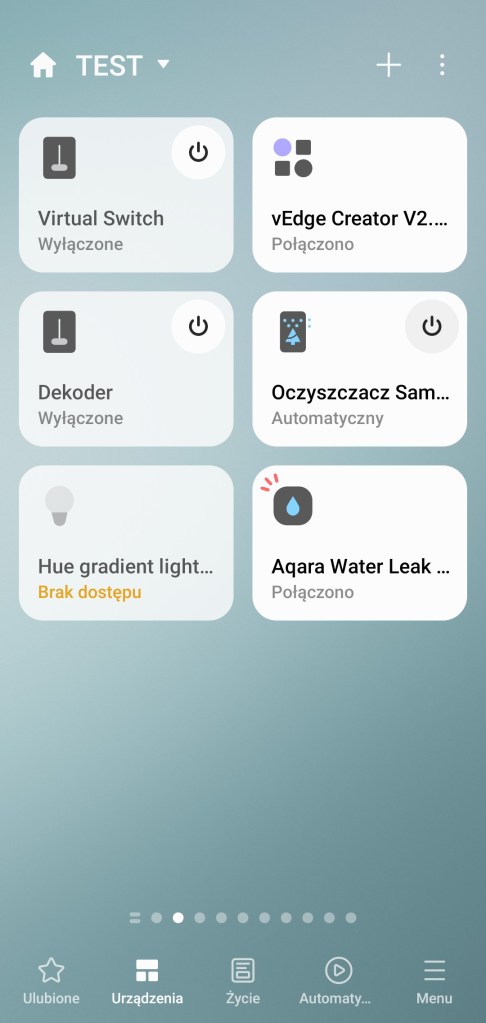

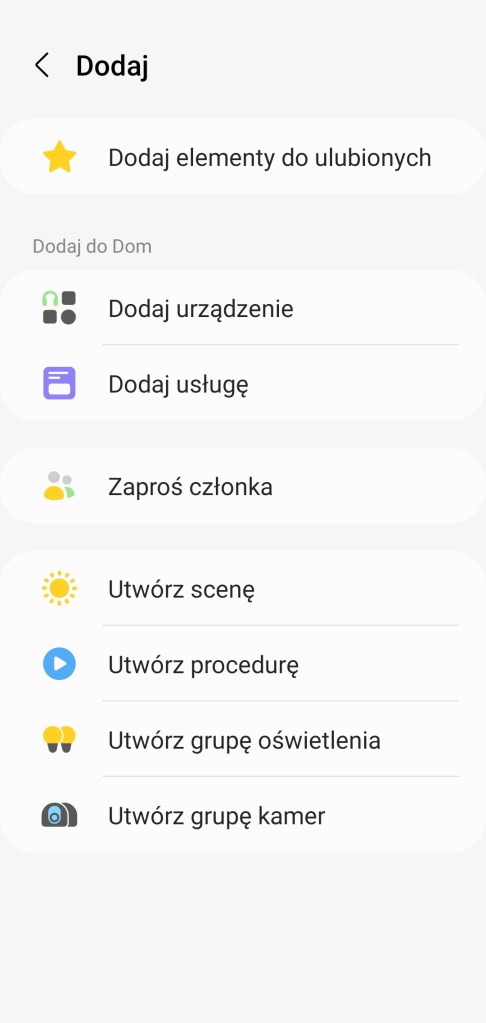

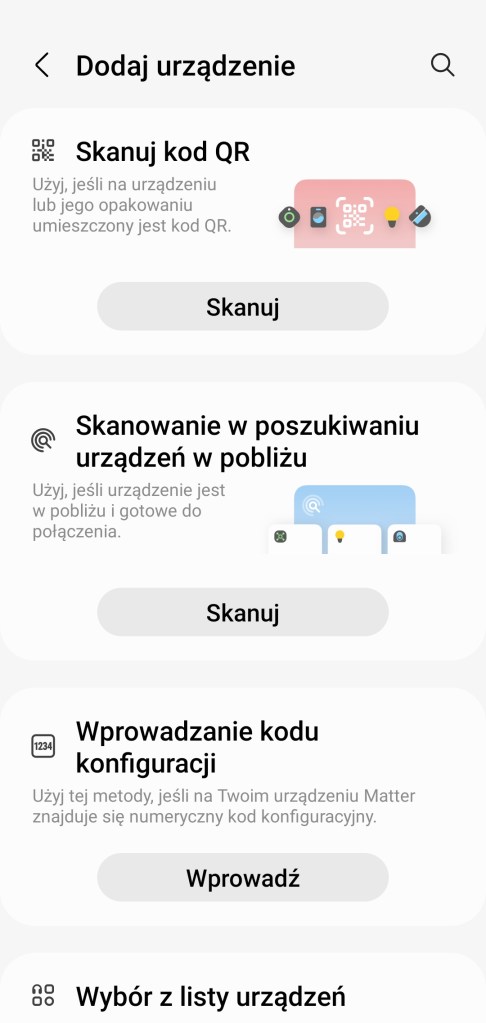

Aby dodać czujnik zalania do aplikacji SmartThings, musimy wykonać poniższą instrukcję. W pierwszej kolejności wyjmij zaślepkę baterii. Na ekranie głównym aplikacji, klikamy przycisk Dodaj ( + ), w prawym górnym rogu ekranu. Następnie Dodaj urządzenie, stuknij Skanuj znajdujący się w sekcji Skanowanie w poszukiwaniu urządzeń w pobliżu. Teraz klikamy przycisk resetu 5 razy, znajdziesz go na górze obudowy, pod narysowaną kropelką. Po chwili czujnik zalania zostanie odnaleziony przez centralę platformy SmartThings. Możemy zmienić jego nazwę, sensor znajdziesz w „nieprzypisanym” pokoju. Po dłuższej chwili pojawią się odczyty czujnika. Możemy ten proces przystpieszyć, zanurzając czujnik w małej ilości wody, aby zmienił stan i wysłał nowy do koncentratora.

Jeśli czujnik nie zostanie prawidłowo zidentyfikowany, przejdź do sekcji poniżej, gdzie opisuję jak zmienić sterownik Edge.

Zmiana sterownika SmartThings Edge

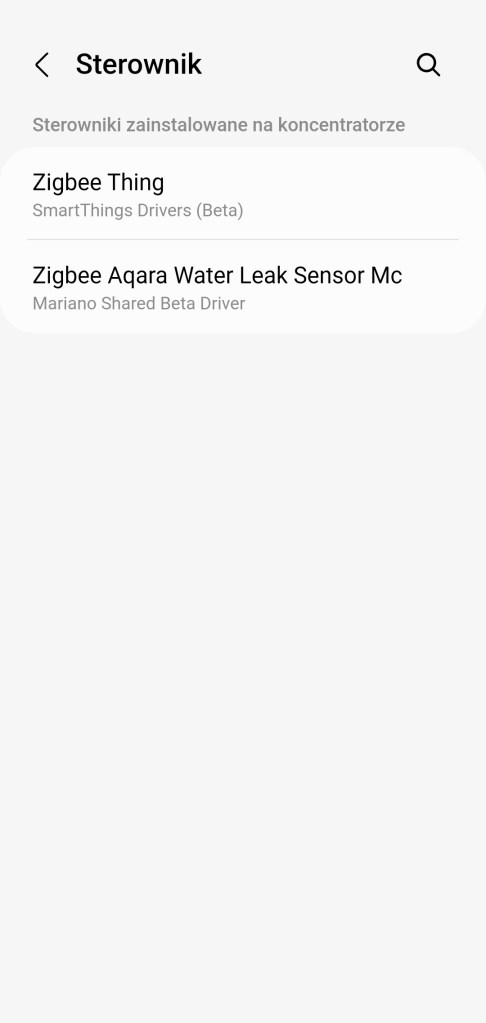

W celu zmiany sterownika należy wejść w panel sterowania urządzenia. Następnie klikamy Więcej opcji ( ⋮ ), z listy wybieramy Sterownik i Wybierz inny sterownik. Z listy dostępnych wybierz sterownik Zigbee Aqara Water Leak Sensor Mc od dewelopera Mariano. Potwierdzamy wybór sterownika, klikając OK. Można zauważyć, że zmieniły się dostępne odczyty i możliwości urządzenia. Z przeprowadzonych testów wynika, że to właśnie ten sterownik najlepiej komunikuje się z sensorem. W przyszłości, inne sterowniki mogą posiadać bardziej rozbudowane funkcje, zachęcamy do eksperymentów.

Jeśli korzystałeś z czujnika Aqara przed końcem 2022 roku, Twoje urządzenie może nie korzystać jeszcze ze sterownika SmartThings Edge. W przyszłości wszystkie urządzenia Zigbee i Z-wave przejdą na nowe sterowniki, nastąpi to po wygaśnięciu w ekosystemie, środowiska programistycznego Groovy. Ewentualnie możemy wymusić ręcznie zmianę na nowy sterownik. Niestety, aby zmienić sterownik, konieczne jest jego usunięcie i ponowne dodanie do platformy inteligentnego domu SmartThings.

Użycie czujnika zalania jako czujnika deszczu

W związku z tym, że czujnik Aqara posiada bardzo prostą budowę, możemy go wykorzystać do budowy czujnika deszczu. Pomysł został zaczerpnięty od Grzegorza Jaciubka z bloga HejDom!. Przedstawił On projekt czujnika deszczu z bardzo prostą budową, pasującego akurat do omawianego czujnika Aqara. Budowa sensora wymaga zakupu modułu wykrywającego krople deszczu i obudowę, która została wydrukowana na drukarce 3D. Oryginalną instrukcję budowy znajdziesz we wpisie na HejDom pt. „Home Assistant – czujnik deszczu na Zigbee„. Zakupu niezbędnych elementów możecie dokonać tutaj.

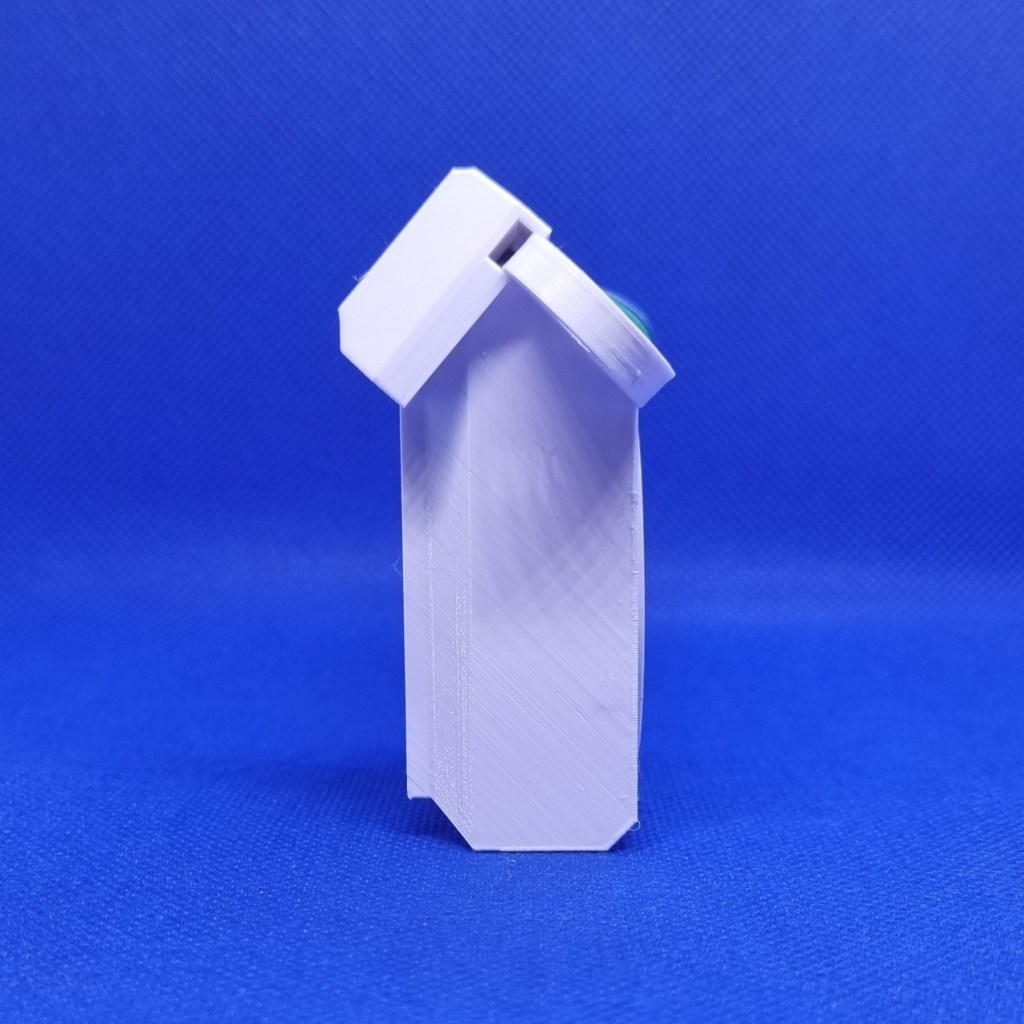

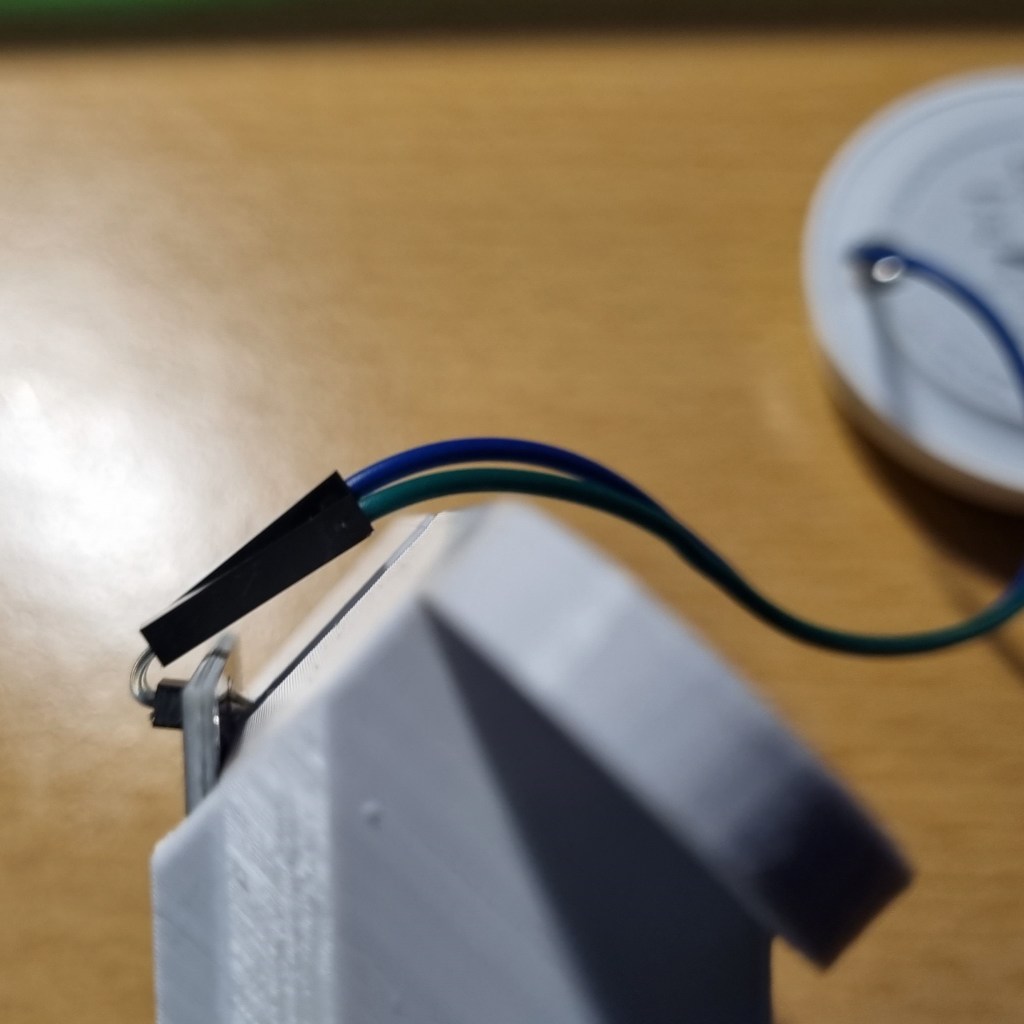

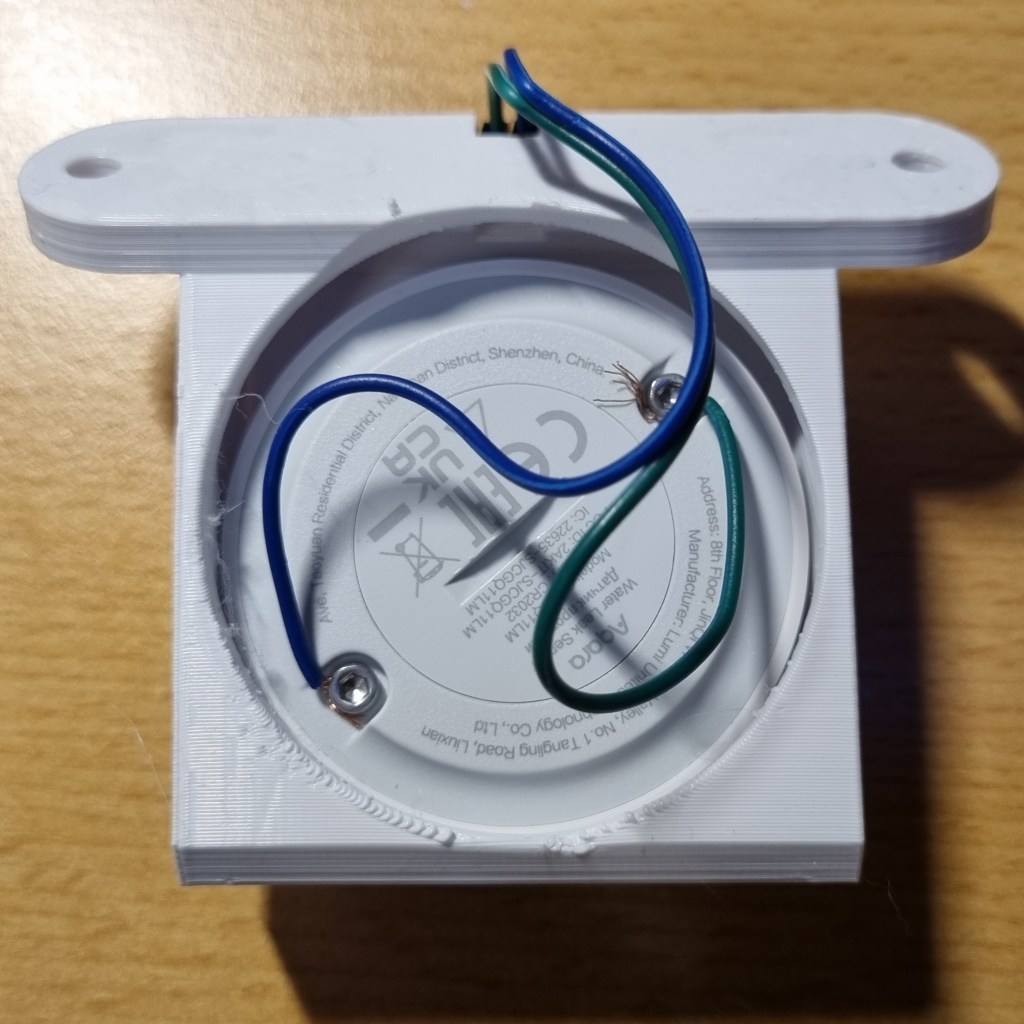

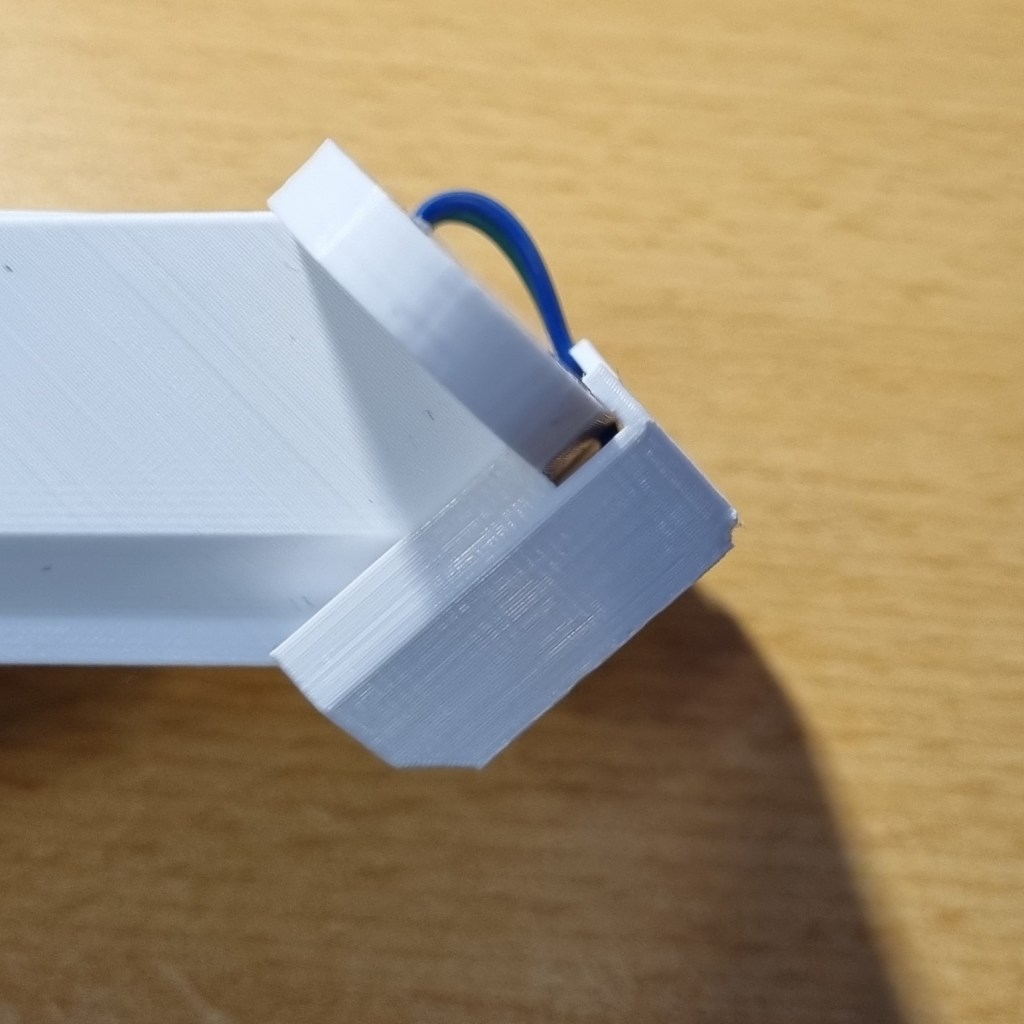

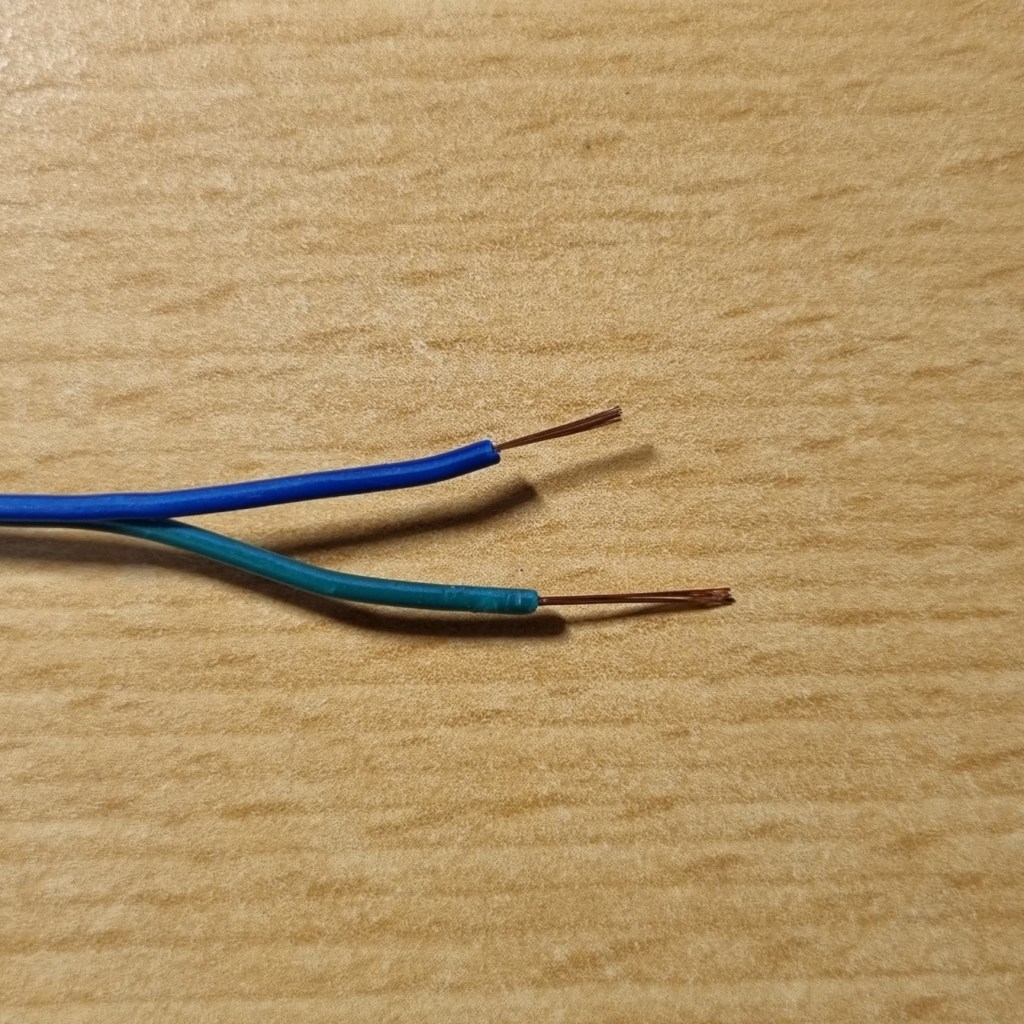

Kiedy mamy już czujnik, moduł wykrywający krople deszczu wraz z kablami i obudowę możemy przystąpić do złożenia całości. Z otrzymanych kabli z jednej strony zdejmujemy złącza i warstwę ochronną. Następnie przy pomocy małego imbusa, odkręcamy trochę dwie sondy na czujniku Aqara. Owijamy druciki wokół jednej i drugiej sondy, następnie dokręcamy je. Zamontowane kable powinny dobrze trzymać się czujnika. Wpinamy złącza z drugiej strony kabli do otrzymanego modułu/płytki wykrywającej krople deszczu. Możesz już sprawdzić, czy całość działa. Jeśli tak, możemy przystąpić do montażu. Wsuń płytkę w miejsce dachu domku, dalej zegnij o 45° złącze. Umieść czujnik Aqara we wnętrzu wydrukowanego domku. Umieść, jak najwięcej długości kabla we wnętrzy i zamknij pokrywę, za pomocą dołączonego koła. Teraz na górę sensora możesz nasunąć „czapeczkę”, która zasłoni złącze i modułu płytki. Na wierzchu sensora powinna pozostać tylko większość płytki do wykrycia kropel deszczu oraz mały skrawek złączy z tyłu obudowy domku. Całość zdjęć z tego procesu poniżej, wraz z finalnym rezultatem.

Pamiętajmy jednak, aby czujnik deszczu umieścić w miejscu, gdzie jest możliwość spadnięcia deszczu. Czyli nie umieszczamy czujnika pod zadaszeniem oraz tak, aby ściekająca woda np. z dachu czy rynny nie była w stanie spaść na sensor. Chodzi o sytuacje kiedy para wodna skrapla się na dużej powierzchni dachu, a następnie spływa. Domek wyposażony jest w otwory, które pozwalają go przykręcić lub zawiesić w dowolnym miejscu na zewnątrz budynku.

Tym samym uzyskujemy sensor deszczu w bardzo rozsądnych pieniądzach. Mam tutaj na myśli odpowiednik od stacji pogody Netatmo, która niestety nie jest już kompatybilna z aplikacją SmartThings.

Testowanie czujnika Aqara

Aby upewnić się, czy czujnik działa prawidłowo, przykładowo: nie rozładowała się bateria, należy uruchomić test sensora, wykonuje się go poprzez pojedyncze naciśnięcie przycisku resetowania. Znajduje się on na górze obudowy w miejscu narysowanej kropli.

Usunięcie z ekosystemu SmartThings

Aby usunąć sensor Aqara z ekosystemu SmartThings, należy wejść w główny ekran urządzenia. Kliknąć Więcej opcji ( ⋮ ) w prawym górnym rogu ekranu, a następnie Edytuj. W panelu edycji, wybieramy Usuń urządzenie. Następnie potwierdzamy operację, stukając Usuń.

Resetowanie czujnika Aqara

Aby zresetować urządzenie, na górze obudowy, odnajdujemy przycisk resetowania. Przytrzymujemy go na około 5 sekund, aż dioda LED zacznie migać. Po chwili urządzenie jest gotowe do połączenia z nową centralą SmartHome.

Gdzie zakupić ?

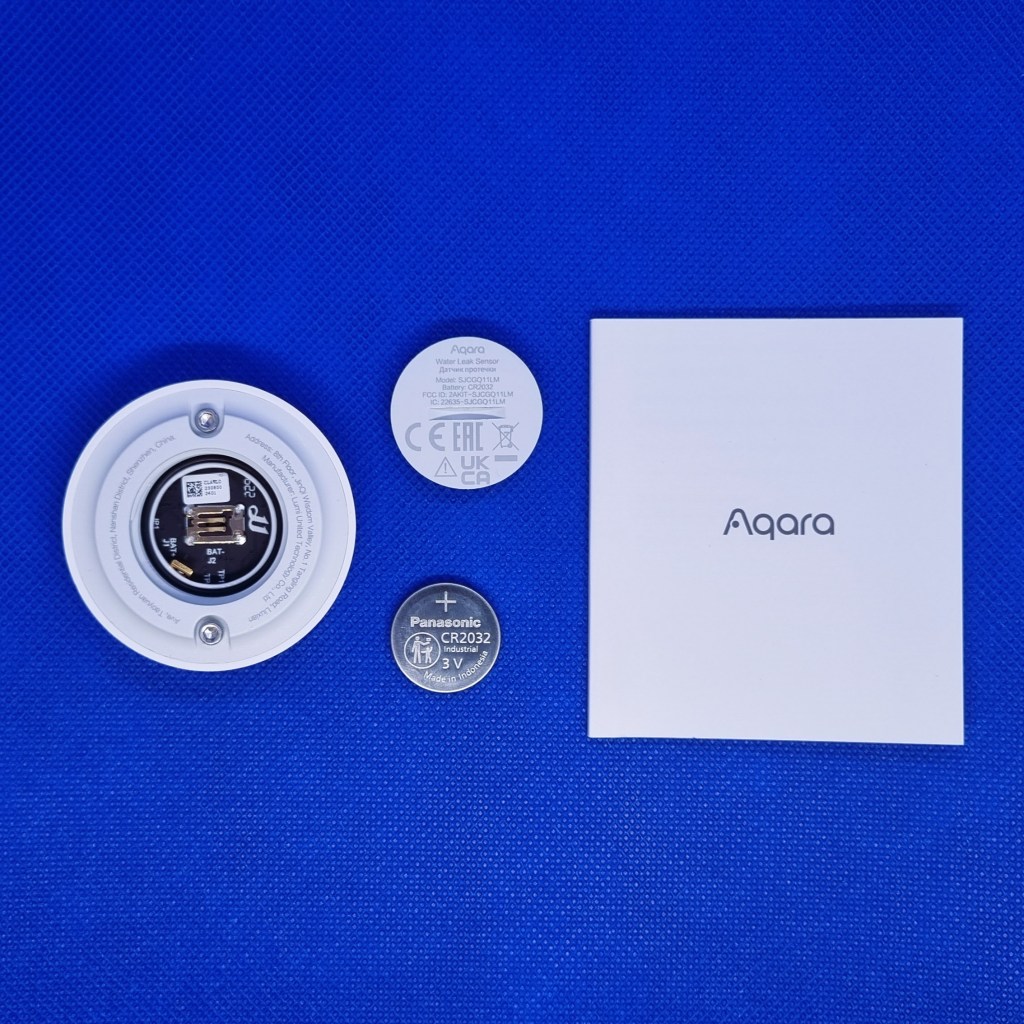

Aqara Water Leak Sensor (model SJCGQ11LM) dostępny jest w polskiej dystrybucji w cenie ok. 90 PLN, zdarzają się jednak promocje obniżające cenę do ok. 70 PLN. W pudełku znajdziemy czujnik zalania, baterie CR2032 oraz skróconą instrukcję obsługi w kilku językach, brak jest jednak instrukcji w języku polskim. Producent udziela 2 lata gwarancji przy dokonaniu zakupu z polskiego sklepu.
