frient Electricity Meter Interface 2 LED – miernik energii elektrycznej dla SmartThings

W inteligentnym domu liczy się nie tylko wygoda, ale także świadomość tego, ile energii zużywamy. Mierniki energii elektycznej to czujniki, które w prosty sposób pozwalają śledzić rzeczywiste zużycie prądu, współpracując z systemem SmartThings. Dzięki niemu można monitorować pobór energii w czasie rzeczywistym, analizować dane historyczne i szybciej wychwytywać niepotrzebne straty. Pozyskanie takich informacji to klucz do lepszej kontroli wydatków, świadomego korzystania z urządzeń oraz efektywnego oszczędzania energii, co przekłada się zarówno na niższe rachunki, jak i mniejszy wpływ na środowisko. Dzisiaj się przyjrzymy inteligentnemu miernikowi energii elektrycznej od firmy frient a dokładniej najnowszemu frient Electricity Meter Interface 2 LED.

Recenzja powstała dzięki uprzejmości firmy frient, która udostępniła urządzenie do testów.

Wyobraź sobie przyjaciela, który zawsze zwraca uwagę na Twoje zużycie energii. Kogoś, kto ma głębszy kontakt z Twoim licznikiem energii elektrycznej i pomaga Ci być bardziej świadomym swojego zużycia, podając Ci konkretne fakty. Kogoś, kto chce Ci pomóc zmniejszyć zużycie, oszczędzać pieniądze i wspierać sieć energetyczną.

Podłącz interfejs Electricity Meter Interface 2 do swojego licznika energii elektrycznej, a będzie on komunikował się z Tobą bezprzewodowo za pośrednictwem kompatybilnego huba. Nie musisz polegać na profesjonaliście przy instalacji – możesz go z łatwością skonfigurować samodzielnie. Pożegnaj więc lęk przed wysokimi rachunkami za prąd. Dzięki zdalnym odczytom liczników od znajomego możesz zidentyfikować okresy szczytowego zużycia i zacząć je obniżać.

Opis

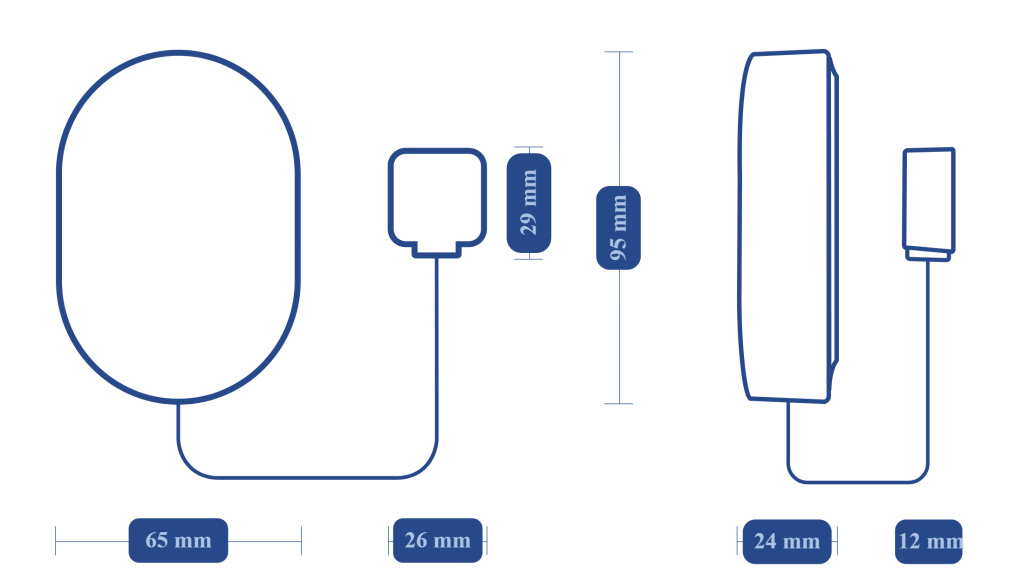

frient Electricity Meter Interface 2 LED model EMIZB-141 Miernik wykorzystuje komunikację po protokole Zigbee 3.0. Obsługuje impulsy LED (konfigurowalny zakres impulsów od 50 do 10 000 impulsów na kWh). Konfigurowalna częstotliwość impulsów jest dostępna z wybranymi hubami. Wymiary głównego modułu urządzenia to 9,5 cm wysokości, 6,5 cm szerokości i 2,23 cm głębokości. Waga sięga 66 gramów. Zasilany jest przez dwie baterie AA, szacowany przez prodycenta czas pracy to 2 lata (przy aktualizacjach co 5 sekund w temperaturze pokojowej). Przystosowany jest tylko do użytku w pomieszczeniach, posiada ochronę IP22. Urządzenie przystosowane jest do pracy w temeperaturze -20°C do +60°C, w wilgotności od 5% do 85% bez kondensacji. Dostępny jest tylko kolor biały.

• Plusy
  • Łatwa instalacja nie wymagająca ingerencji w sieć elektryczną
  • Praca z licznikami elektronicznymi z diodą LED wskazującą zużycie prądu
  • Przetwarzanie lokalne ze pomocą sterownika Edge

• Minusy
  • Brak wsparcia dla usługi SmartThings Energy
  • Cena

Współpraca z SmartThings

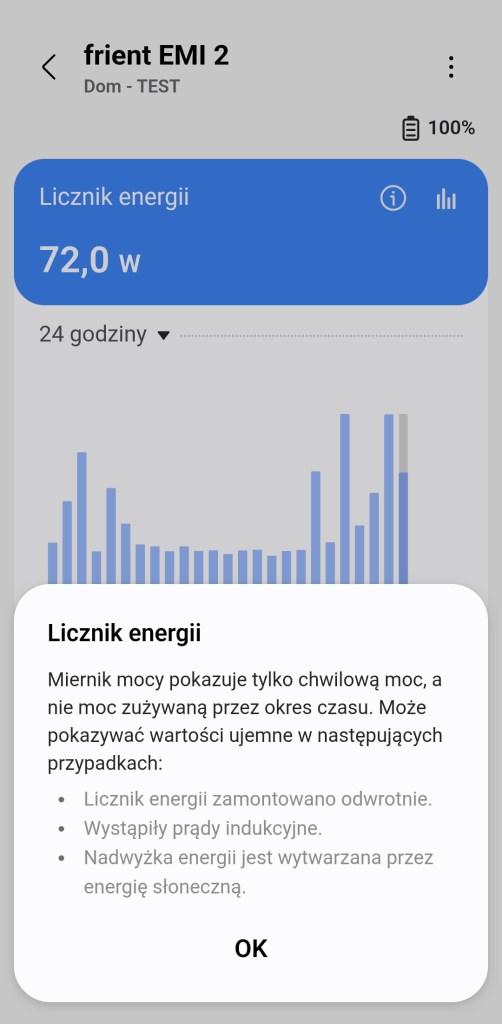

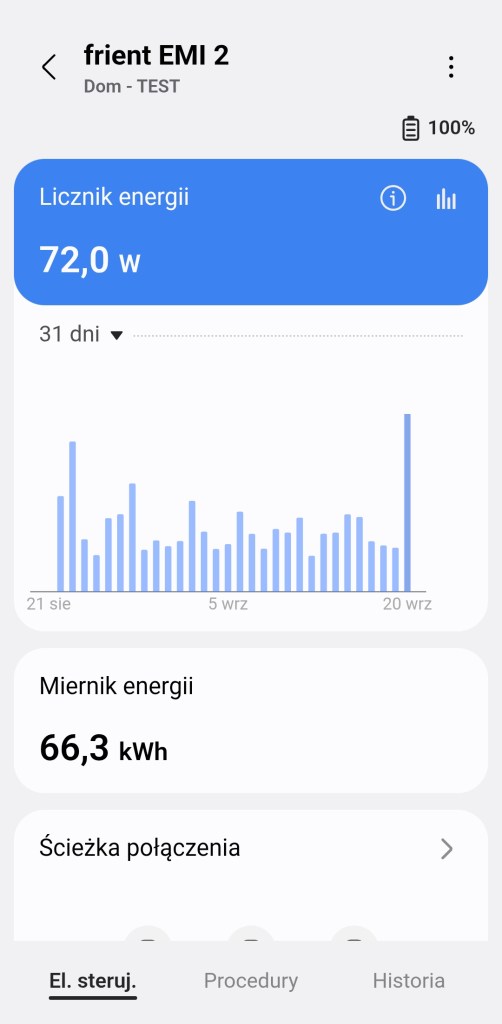

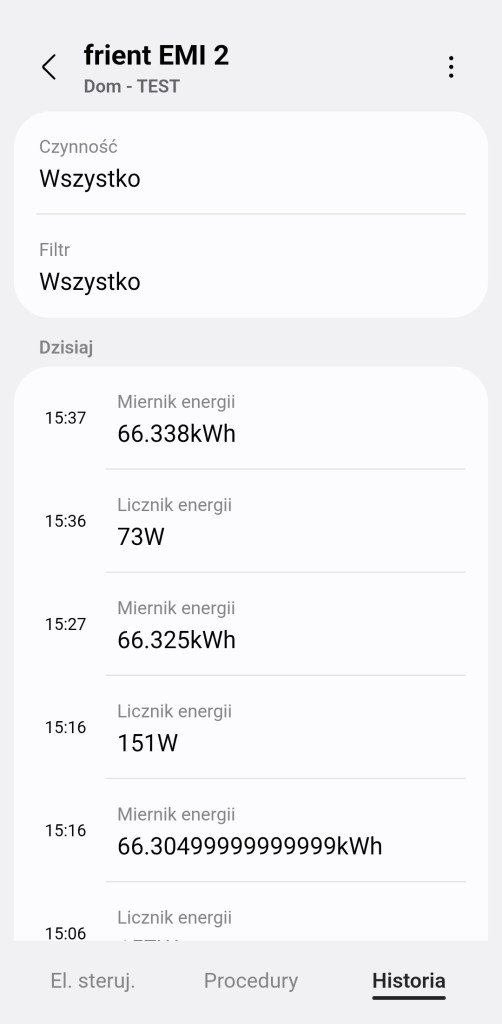

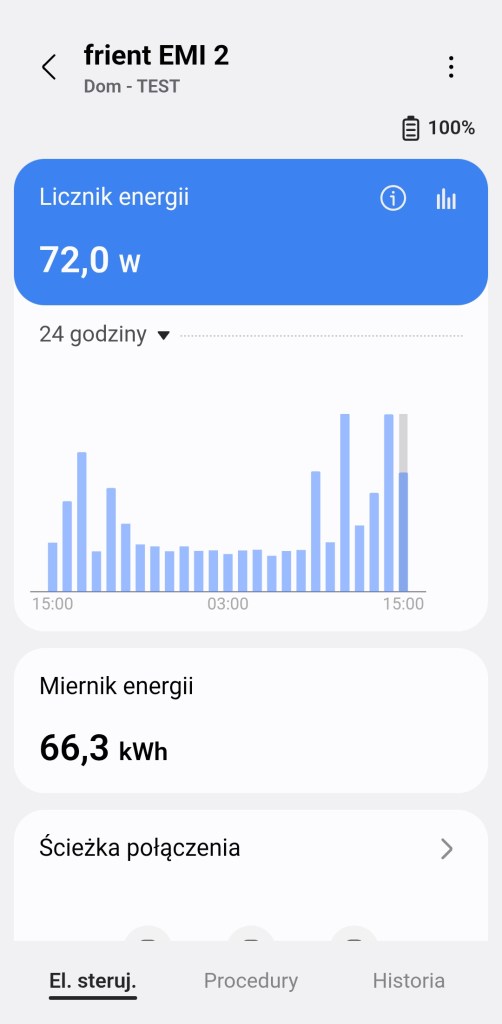

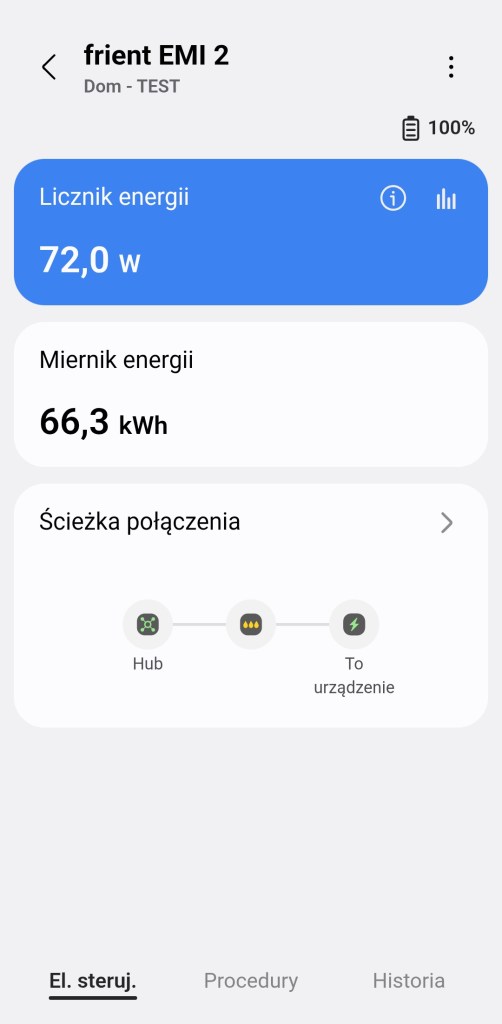

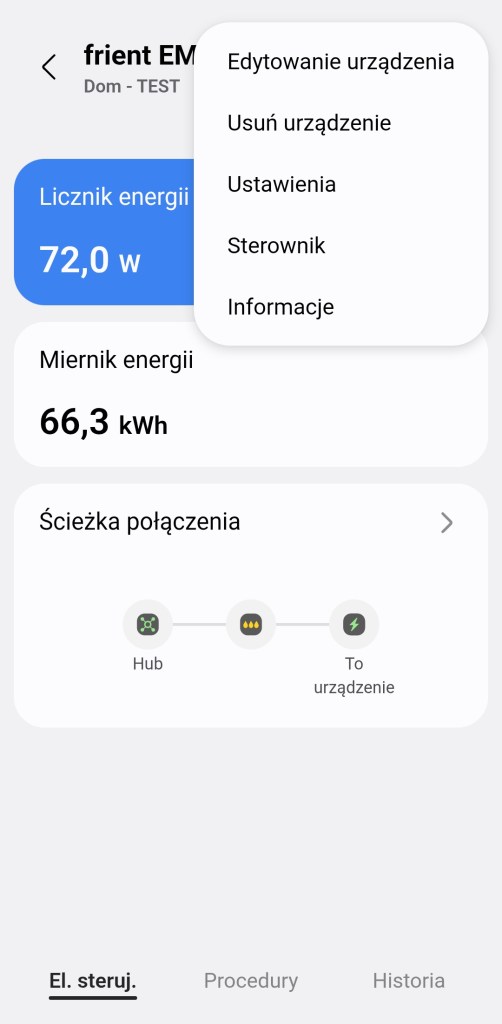

W głównym panelu sterowania urządzeniem Electricity Meter Interface 2 mamy tylko infomacje dotyczące bierzącego zużycia energii elektrycznej. Uzyskamy infomację o liczniku energii, który pokazuje bieżące zużycie oraz miernik enenrgii czyli suma pobranej energii od ostatniego resetu. Ostatnią infomację jest ścieżka jaką połączone jest urządzenie z centralą SmartThings. Na dole znajdziemy sekcję „Procedury” znajdziemy tutaj listę wszystkich automatyzacji, gdzie używany jest miernik. Panel „Historii” nie różni się znacznie od innych urządzeń, mamy dostęp do sortowania i przestudiowania historii działań urządzenia z ostatniego tygodnia. W ustawieniach „Edytuj” mamy standardową możliwość zmiany nazwy, pokoju oraz możliwość dodania do panelu „Ulubione”.

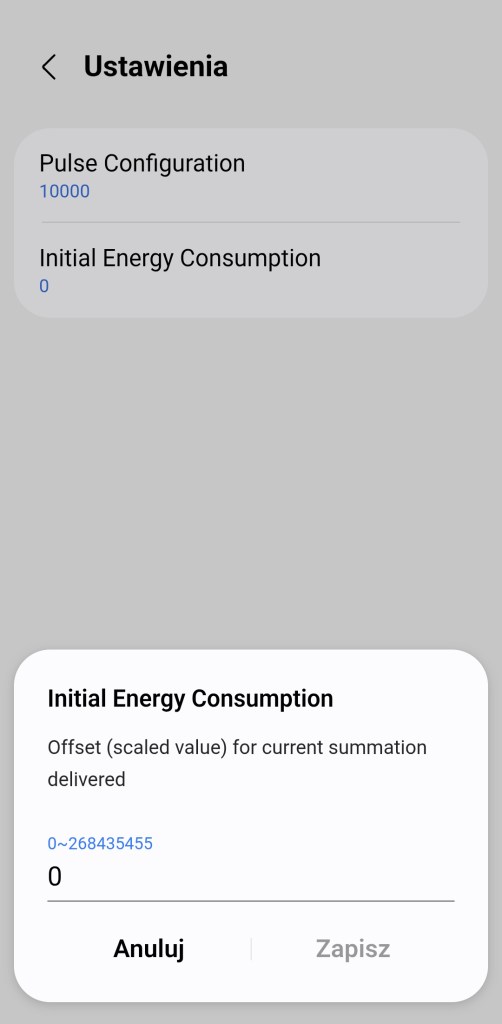

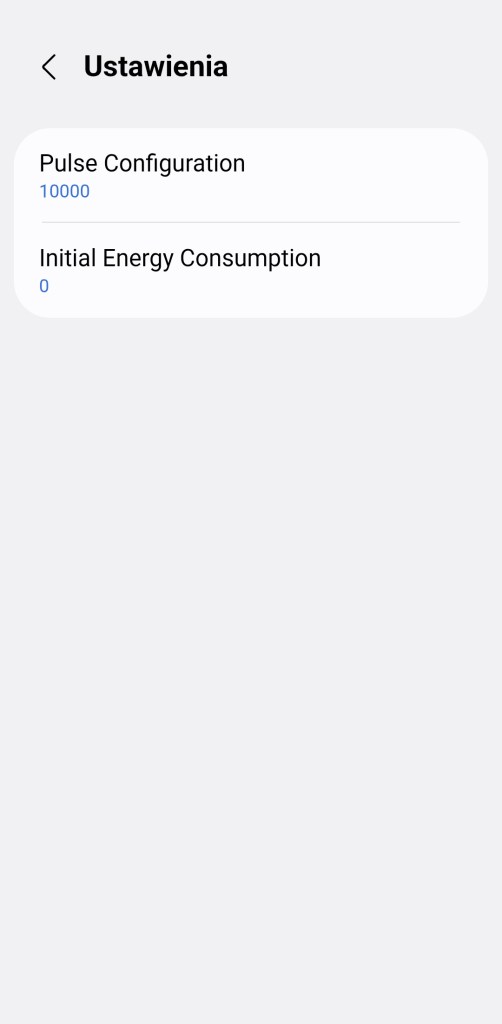

Mamy również dodatkowe Ustawienia miernika energii frient. Zaraz po dodaniu urządzenia do aplikacji zalecam ustawienie parametru Pulse Configuration, który odpowiada za korelację impulsów LED z pobraną energią elektryczną z sieci. Drugi parametr to Initial Energy Configuration, gdzie możemy ustawić początkową wartość zużytej już energii. Miernik działa z licznikami wyposażonymi w migającą diodę LED o standardowej częstotliwości 1000 impulsów/kWh. Konfigurowalna częstotliwość impulsów jest dostępna z wybranymi hubami.

Urządzenie wykonuje przetwarzanie poleceń lokalnie w centrali, z tego też tytułu nawet przy utracie połączenia z Internetem, będzie wykonywać zaprogramowane polecenia. Możliwe jest to ze względu na wykorzystanie przez sensor nowego sterownika urządzeń SmartThings Edge.

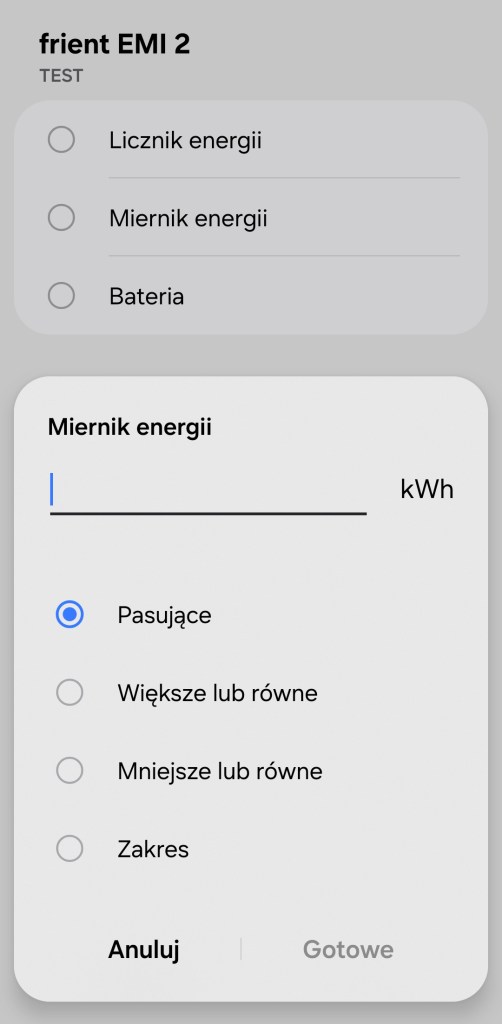

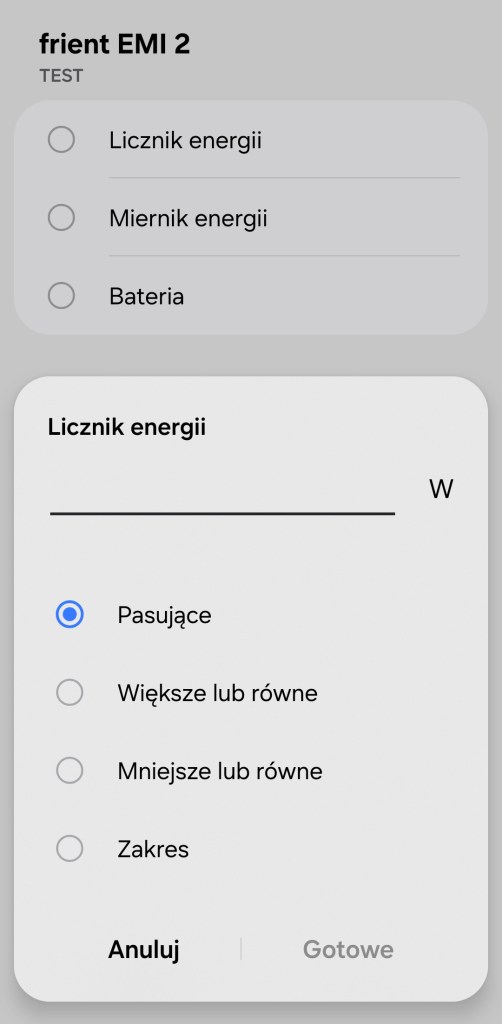

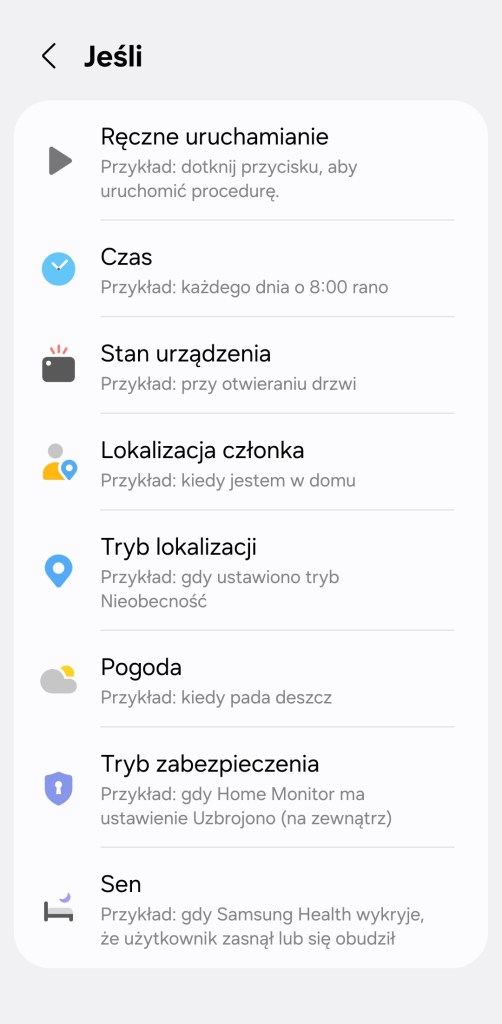

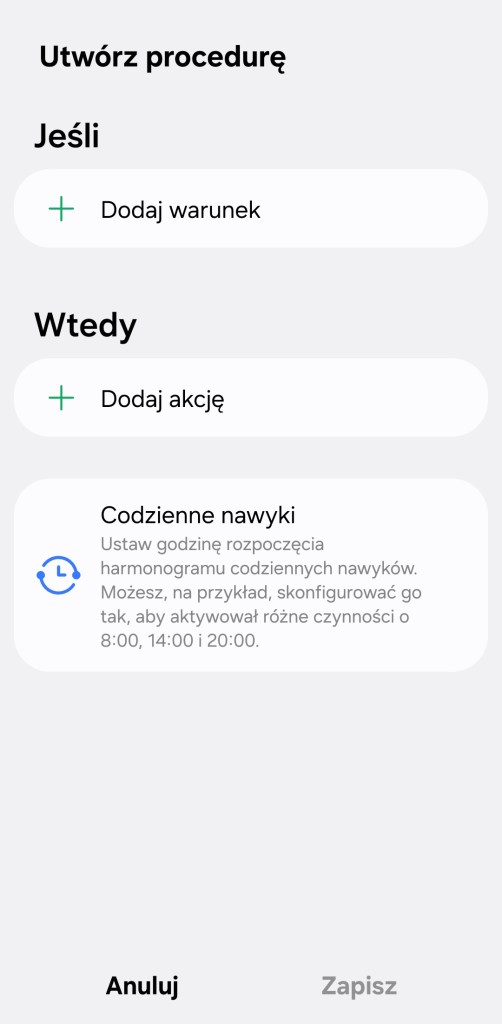

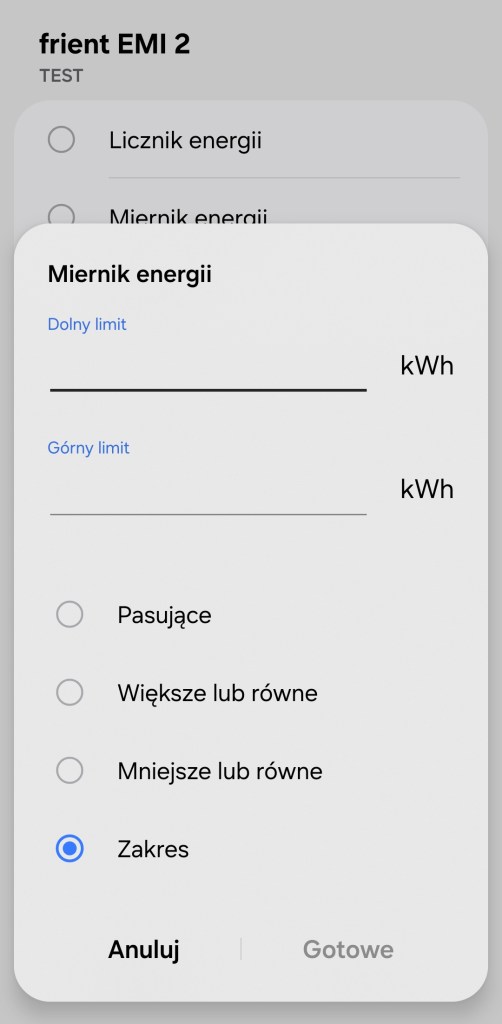

Tworzenie procedur (dawniej automatyzacje) „Jeśli … to Wtedy” musimy podzielić na dwa etapy, ponieważ znacznie różnią się dostępne opcje jeśli inicjujemy warunek „Jeśli”. W pierwszej możliwości „Jeśli” urządzenie pozwala na wybranie opcji „Licznik energii”, gdzie wpisujemy wartość w Watach (W). Następnie jest „Miernik energii’, gdzie jednostką jest kilo watogodzina (kWh) oraz „Bateria” sygnalizująca jej bieżący poziom – we wszystkich tych wskazaniach możemy np. otrzymać powiadomienie, kiedy tylko ustalona przez nas wartość pasuje, jest większa/mniejsza niż odczytana oraz zakres podanych wartości.

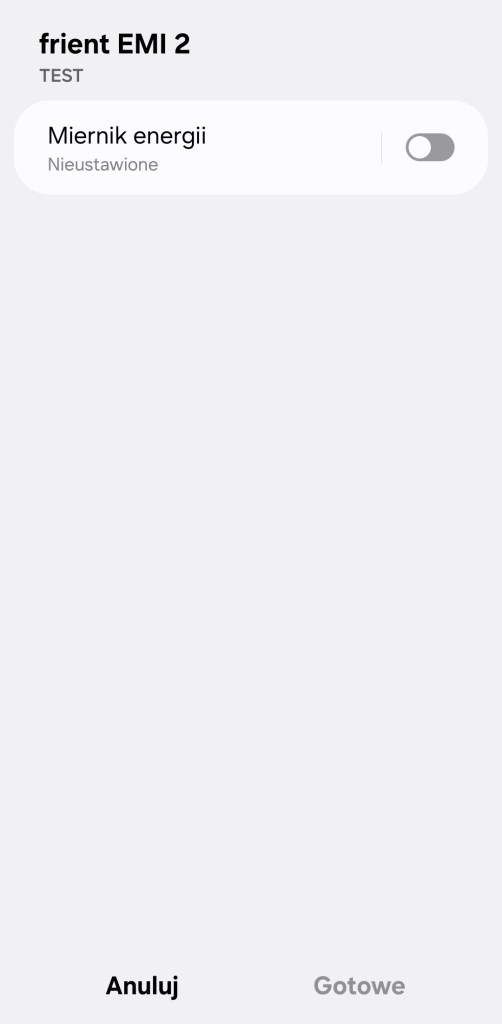

W drugiej możliwości warunku „Wtedy”, posiadamy możliwość tylko resetu licznika energii, przytatna opcja ze względu ze możemy ustawić wyzerowanie licznika w momencie nowego okresu rozliczeniowego.

Montaż frient Electricity Meter Interface 2 LED

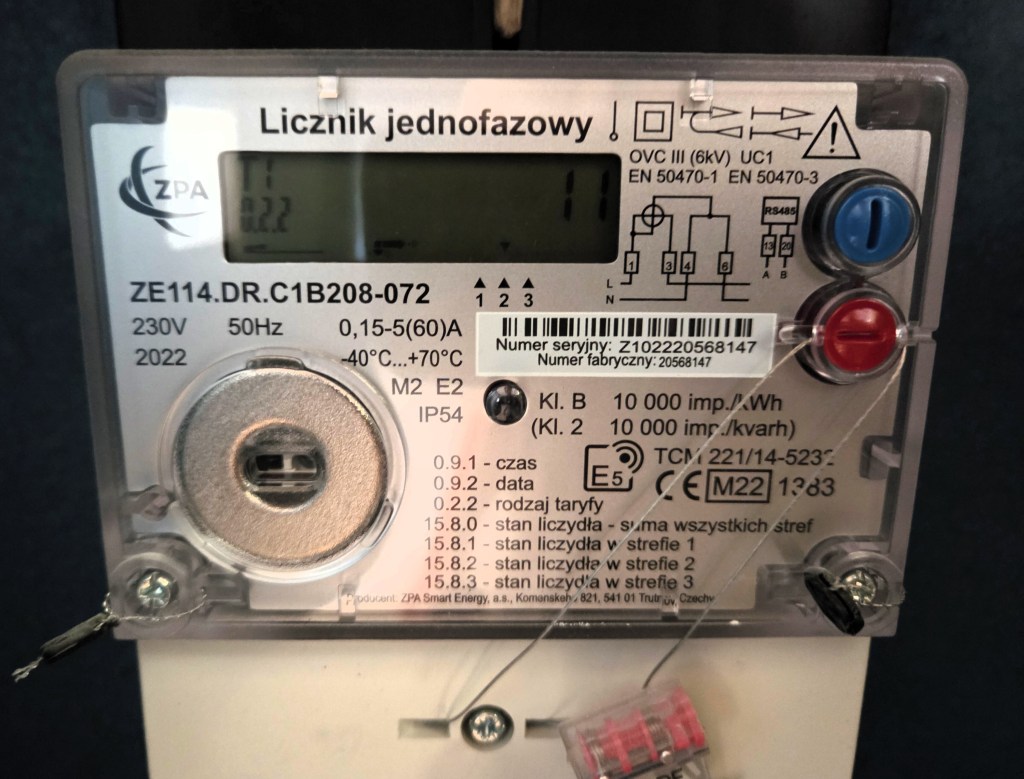

Pamiętaj, że frient EMI 2 LED obsługuje tylko liczniki energii elekrtycznej, które imitują impulsy LED. Konfigurowalny zakres impulsów od 50 do 10 000 impulsów na kWh). Konfigurowalna częstotliwość impulsów jest oczywiście dostępna w ustawieniach. Poniżej przedstawiam przykładowy licznik energii, tutaj akurat od Tauronu.

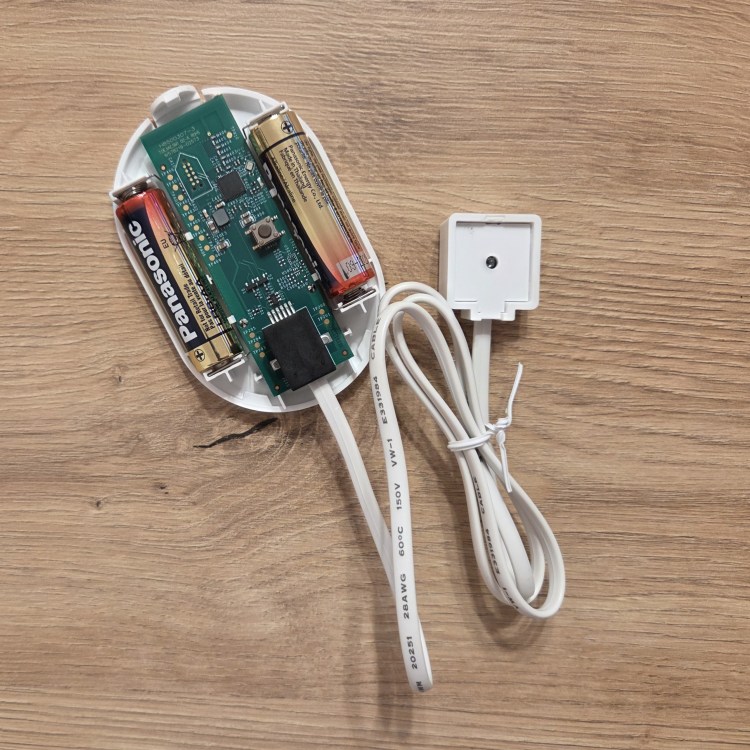

W pierwszym kroku należy otworzyć obudowę urządznia, aby to zrobić naciśnij przycisk i pociągnij obudowę do góry. Po otwarciu zdejmij osłonę baterii.

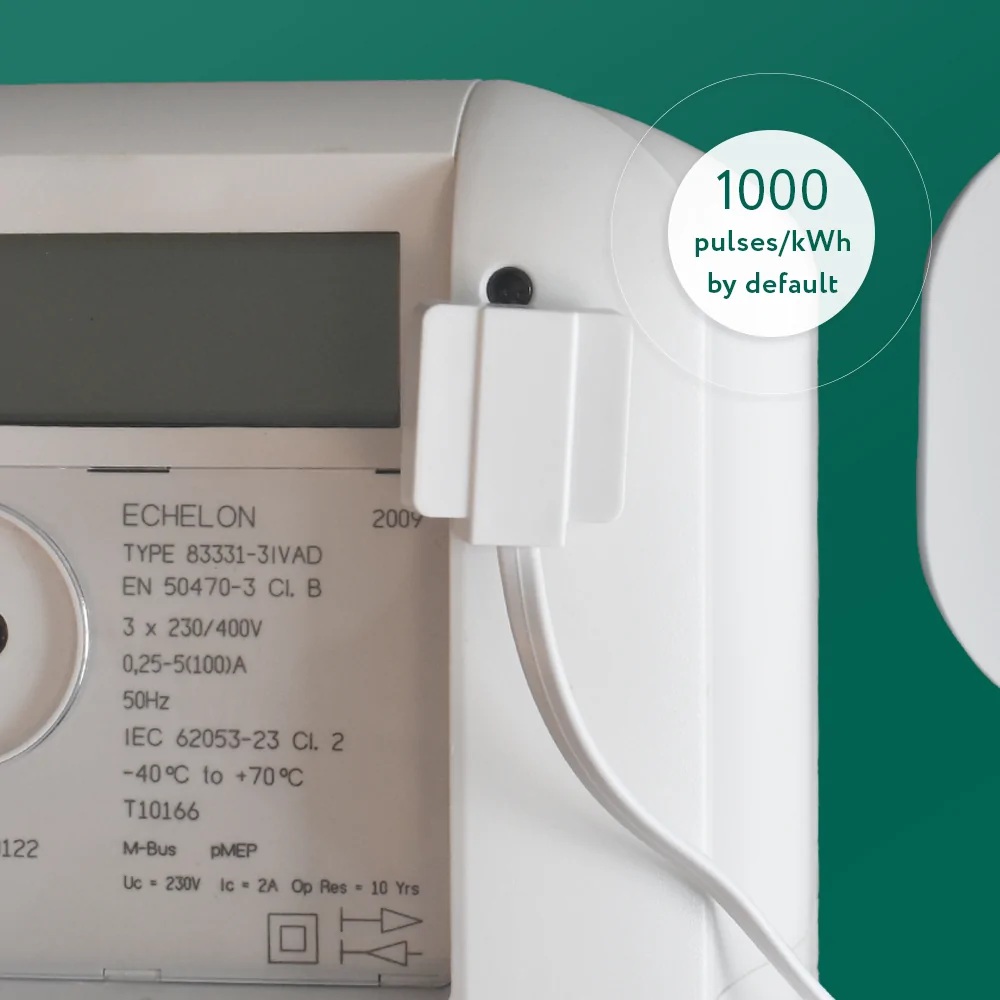

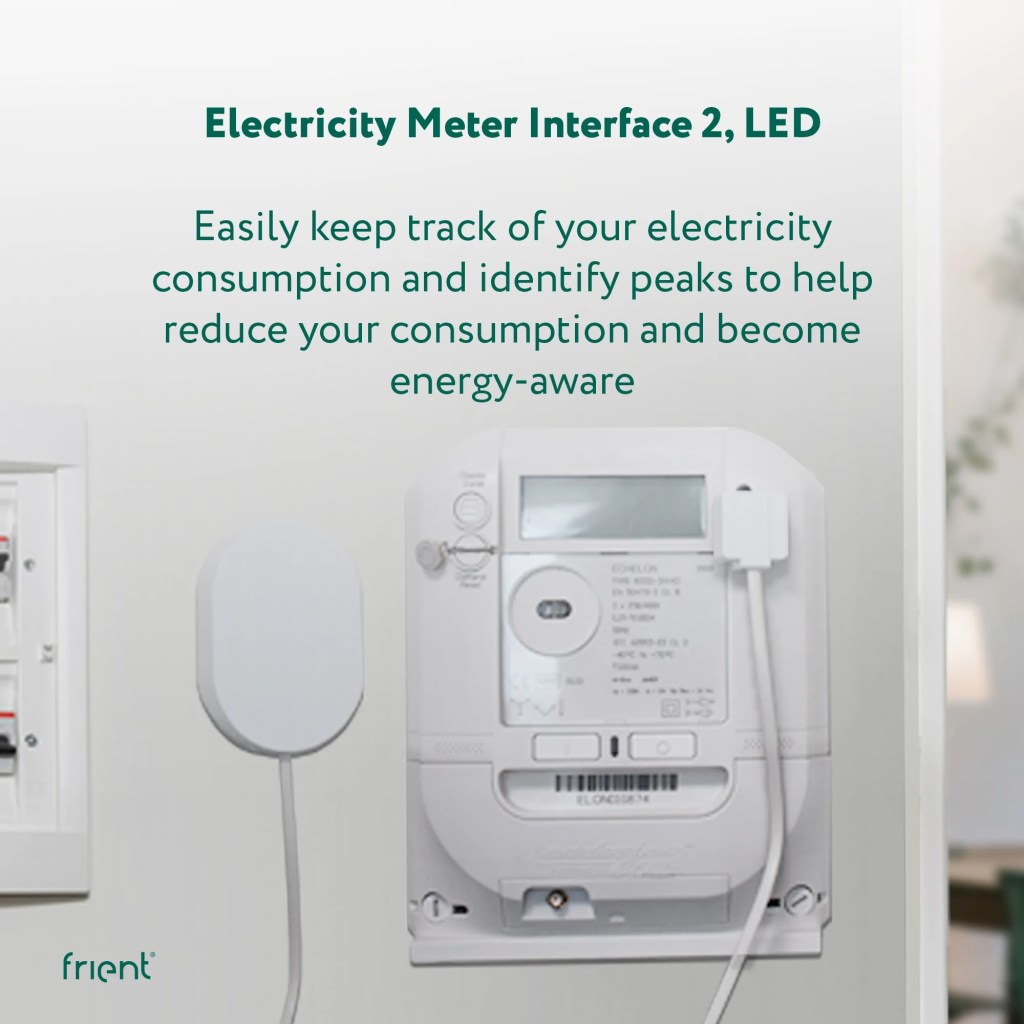

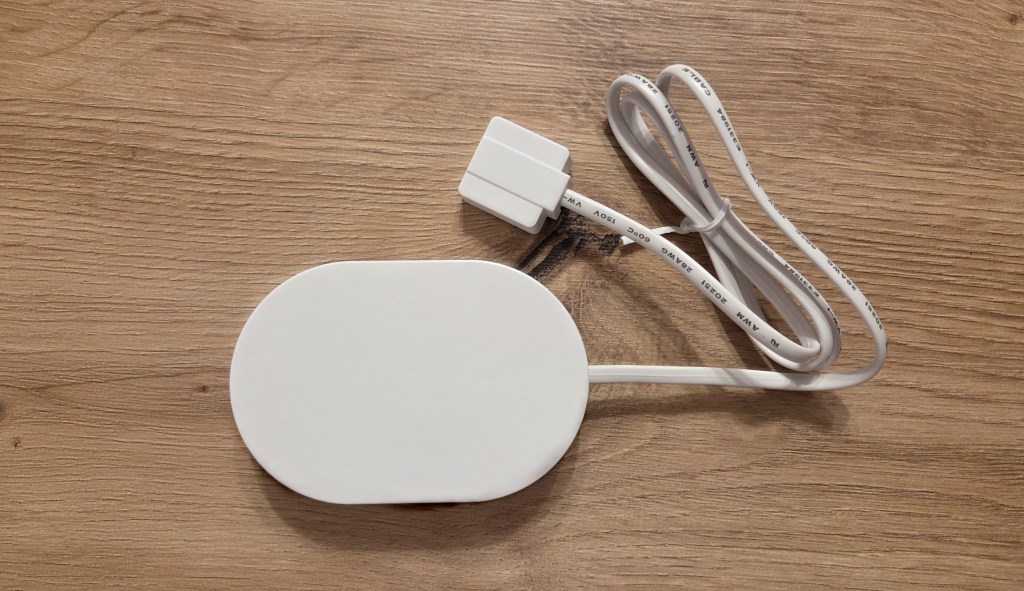

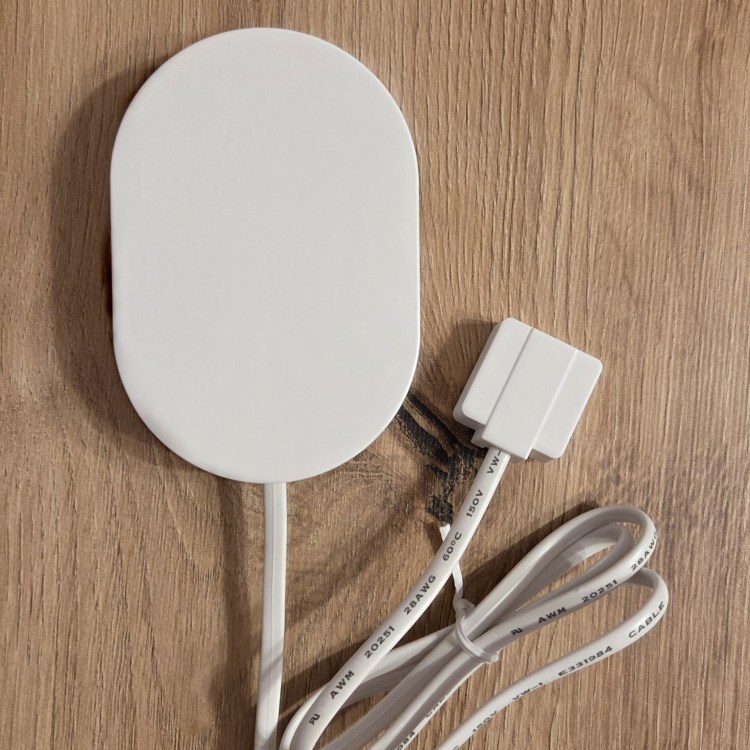

Miernik licznika energii frient jest wyposażony w sondę optyczną, którą można łatwo podłączyć do licznika. Na głowicy sondy odklej czarną metalową płytkę, aby odsłonić warstwę klejącą.

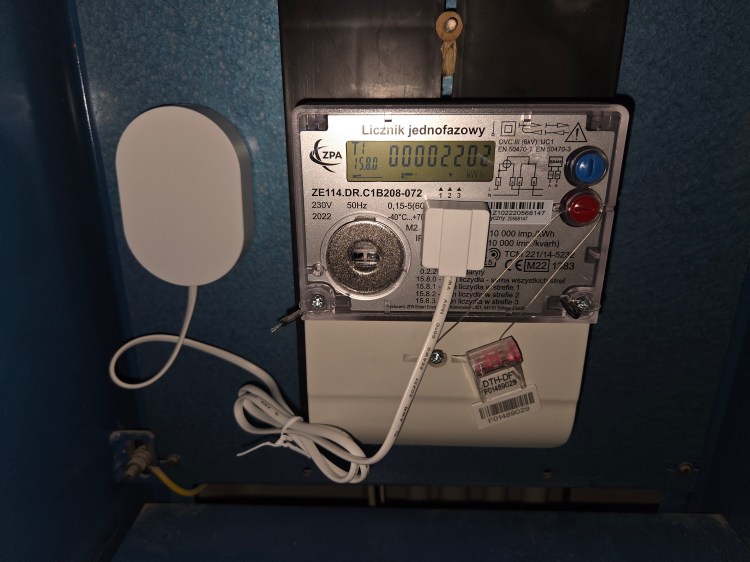

Umieść otwór w taśmie bezpośrednio nad migającą diodą LED oznaczoną imp/kWh na liczniku. Umieść otwór jak najdokładniej nad migającą diodą LED na swoim liczniku energii elekrycznej, aby zapewnić optymalny odczyt. Jeśli licznik nie posiada diody LED oznaczonej imp/kWh, zapoznaj się z instrukcją obsługi licznika, aby dowiedzieć się, gdzie ją umieścić. W razie wątpliwości odczekaj do 1 minuty, aby sprawdzić, która dioda LED miga na liczniku. Dioda LED będzie migać podczas zużycia energii.

Przymocuj sondę do metalowej płytki za pomocą wbudowanych magnesów. Upewnij się, że sonda jest prawidłowo przymocowana do metalowej płytki. Sonda nie musi być przymocowana kablem skierowanym w dół (jak pokazano poniżej). Może być skierowana w dowolnym kierunku, pod warunkiem prawidłowego przymocowania do metalowej płytki.

Zamontuj interfejs licznika energii elektrycznej za pomocą śruby lub naklejek dwustronnych znajdujących się w opakowaniu.

Instalacja w ekosystemie SmartThings

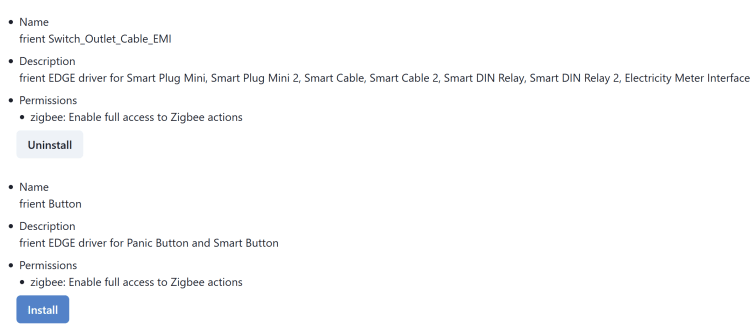

Przed dodaniem przełącznika do aplikacji SmartThings. Musimy uzyskać dostęp do sterowników SmartThings Edge, które pozwolą na prawidłowe wykrycie urządzenia oraz pozwolą sterować przełącznikiem lokalnie w centrali (bez dostępu do Internetu). Dodatkowo pozwalają skorzystać z dodatkowych funkcji, przewidzianych przez producenta. Pełną instrukcję dodania sterowników i ich listę znajdziesz w tym wpisie. W tym celu instalacji sterownika SmartThings Edge należy wejść na stronę (https://bestow-regional.api.smartthings.com/invite/gpjG1VYQ4924) oraz zalogować na konto, na którym został zbudowany Twój inteligentny dom. Zaakceptować warunki przystąpienia a następnie możemy wybrać nowe sterowniki do zainstalowania. Klikając w Available Drivers (Dostępne sterowniki), wybieramy pożądane przez nas sterowniki urządzeń, w tym wypadku „frient Outlet_Cable_EMI”, instalujemy je poprzez kliknięcie Install. W każdej chwili możemy odinstalować, klikając Uninstall. Pamiętajmy, że na chwilę obecną możemy zainstalować sterowników Edge maksymalnie 50.

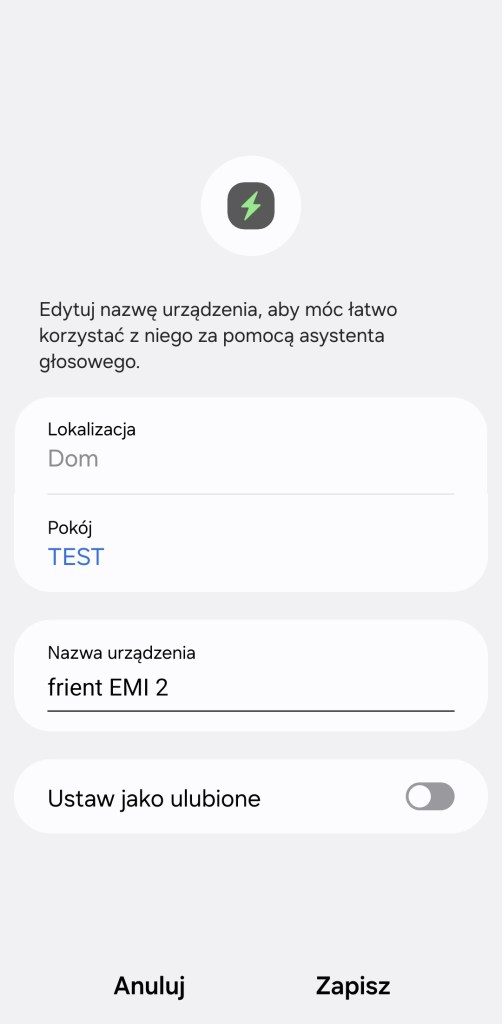

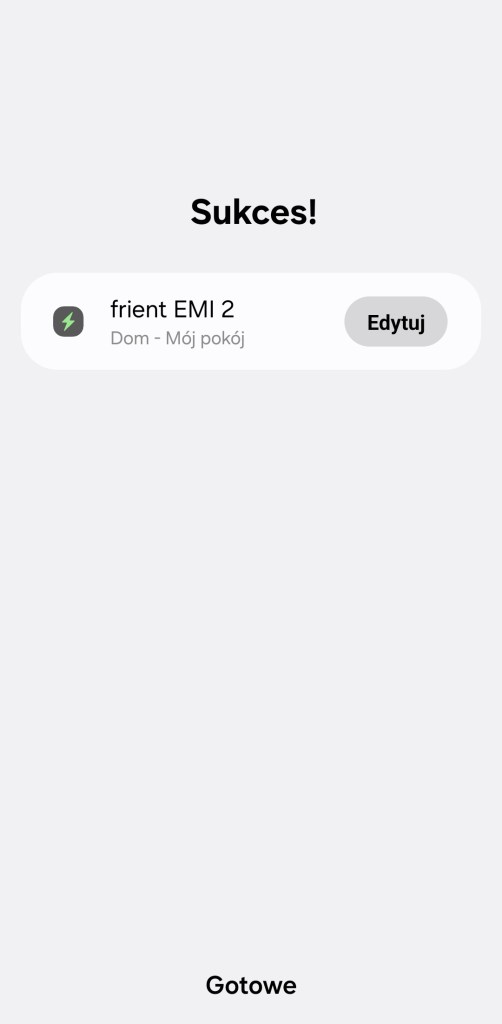

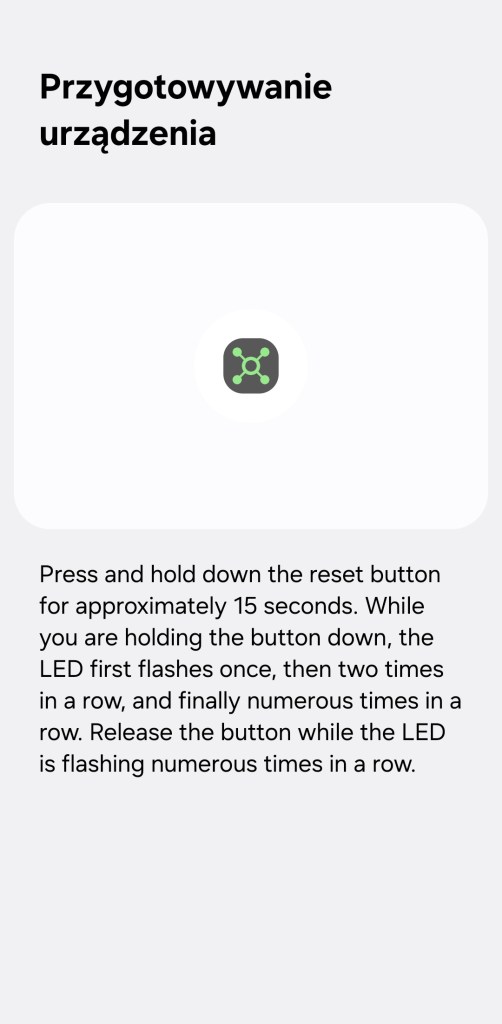

Jeśli posiadamy już zainstalowany sterownik SmartThings Edge, możemy przystąpić do dodania miernika energii Frient do ekosystemu SmartThings. Przechodzimy do aplikacji SmartThings. Na ekranie głównym, klikamy Dodaj ( + ), znajdziesz go w prawym górnym rogu ekranu. Następnie Dodaj urządzenie, w sekcji Urządzenia partnerów wybierz Dodaj. Z listy marek stuknij frient, w następnym kroku wybierz Monitorowanie enegrii, następnie frient Zigbee Switch. Na urządzeniu kliknij i przytrzymaj przycisk resetu przez 15 sekund. Po chwili frient EMI zostanie wykryty i dodany do ekosystemu SmartThings. Po pomyślnym znalezieniu urządzenia możemy zmienić jego nazwę, wybrać pokój, do którego ma trafić. Można dodać urządzenie do panelu ulubionych. Kończymy proces instalacji, klikając Gotowe.

Pamiętaj żeby po dodaniu urządzenia przejść do jego ustawień i ustawić parametr Pulse Configuration. Częstotliwość impulsów znajdziesz na obudowie swojego licznika energii.

frient EMI 2 LED a sterowniki SmartThings Edge

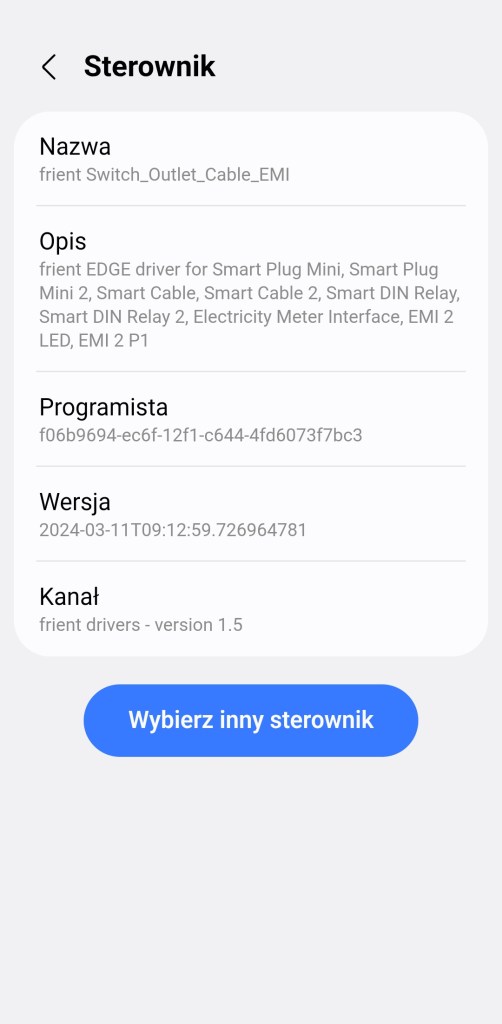

Jeśli Twoje urządzenie korzysta już ze sterownika brzegowego jest możliwośc jego zmiany. Producent cały czas poprawia swoje sterowniki, wydając nowsze wersje aklualna to 1.5. Aby zaktualizować sterownik należy zainstlować nową wersję i wybrać ją z poziomu aplikacji SmartThings, możesz to zrobić wykonując następujące czynności. Aby zmienić sterownik należy wejść panel sterowania urządzenia. Następnie klikamy Więcej opcji ( ⋮ ), z listy wybieramy Sterownik i Wybierz inny sterownik. Z listy dostępnych wybierz ten który najlepiej działa oraz posiada rozbudowane funkcje, których chcesz użyć. Ja polecam używać sterowniki bezpośrednio stworzone przez producenta frient.

frient EMI 2 LED a SmartThings Energy

Niestety dyżym minusem miernika frient jest brak kompatybilności z usługą SmartThings Energy. Nie zobaczmy odczytów zużytej energii elektrycznej. Cieżko stwierdzić czy jest to zablokowane przez samego Samsunga i funkcja jest ekskluzywna na terenie Europy dla urządzeń RTV i AGD. Czy producent jednak nie postarał się tworząc sterowniki Edge. Nie wyklucza to oczywiście dodania wsparcia w przyszłości.

Wymiana baterii

UWAGA:  WYMIANA BATERII NA NIEWŁAŚCIWY TYP STANOWI RYZYKO WYBUCHU. BATERIE NALEŻY WYRZUCAĆ ZGODNIE Z INSTRUKCJĄ.

UWAGA:  Podczas zdejmowania pokrywy w celu wymiany baterii – wyładowania elektrostatyczne (ESD) mogą uszkodzić podzespoły elektroniczne znajdujące się wewnątrz.

1. Aby wyjąć baterie należy otworzyć obudowę urządzenia, naciskając przycisk i zdejmując pokrywę.
2. Po wyjęciu zużytych baterii włóż nowe baterie AA, zwracając uwagę na biegunowość.
3. Zamknij obudowę i ponownie podłącz interfejs do licznika.

Usunięcie z ekosystemu SmartThings

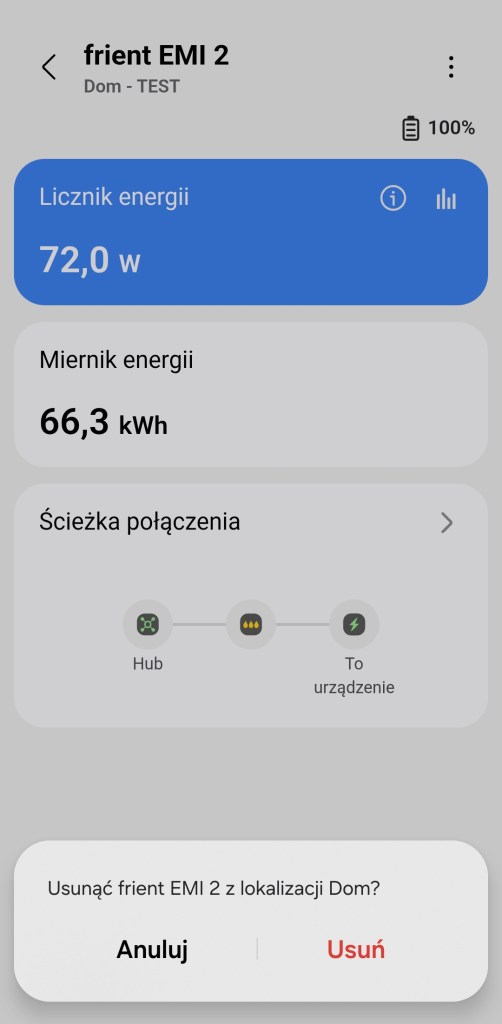

Aby skutecznie usunąć miernik energii frient z ekosystemu SmartThings, należy wejść w główny panel urządzenia. Kliknąć Więcej opcji ( ⋮ ), a następnie wybieramy Usuń urządzenie. Następnie potwierdzamy operację, stukając Usuń. Teraz należy przystąpić do resetu przełącznika.

Resetowanie frient Electricity Meter Interface 2 LED

Resetowanie jest wymagane, kiedy musisz ponownie podłączyć frient EMI 2 do nowej centralki SmartHome, lub jeśli urządzenie działa nieprawidłowo i chcesz przywrócić je do ustawień fabrycznych.

Aby zresetować frient EMI 2 otwórz obudowę urządzenia. Naciśnij i przytrzymaj przycisk menu, aż dioda LED zamiga kilka razy z rzędu, następnie puść przycisk. Po pomyślnym resecie żółta dioda LED zacznie migać co oznacza gotowość do podłączenia z nowym systemem inteligentnego domu.

Gdzie zakupić ?

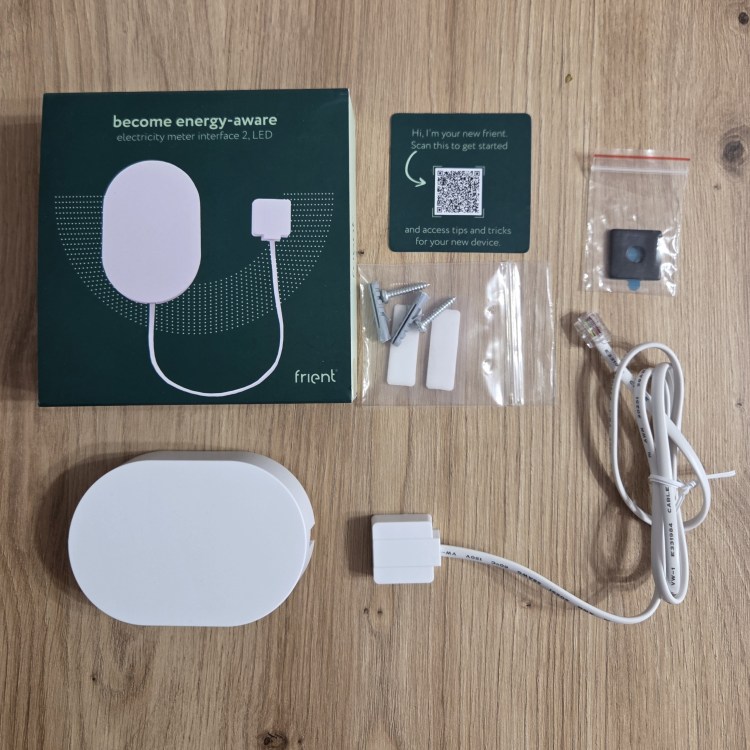

Miernik enegrii elektrycznej frient Electricity Meter Interface 2 LED jest dostępny w polskiej dystrybucji, niestety dość wysokiej cenie sięgającej 349 zł. W pudełku znajdziemy miernik, instrukcje obsługi, baterie. Producent gwarantuje 2 lata gwarancji.

Instrukcja obsługi dostępna jest na stronie pomocy frient oraz na stronie dystrybutora.
