Aqara Motion Sensor – zwiększ bezpieczeństwo w inteligentnym domu

Głównym celem stosowania czujników ruchu w inteligentnym domu jest zapewnienie automatycznego sterowania różnymi funkcjami wewnątrz domu w zależności od obecności osób w pokoju lub braku wykrycia w nim ruchu. Czujniki ruchu mogą wykrywać obecność osób w pomieszczeniach i automatycznie włączać lub wyłączać oświetlenie. Dzięki temu nie trzeba ręcznie włączać i wyłączać świateł, co zwiększa wygodę i oszczędza energię. Czujniki ruchu mogą być częścią systemu alarmowego inteligentnego domu. Jeśli czujnik wykryje nieautoryzowany ruch, może wysłać powiadomienie właścicielowi domu lub aktywować alarm, co zwiększa poziom bezpieczeństwa. Wykorzystanie czujników ruchu pozwala na automatyczne wyłączanie urządzeń elektronicznych, takich jak telewizory, komputery czy głośniki, gdy nie ma obecności ludzi w pomieszczeniach. Dzięki temu możemy zaoszczędzić energię i obniżyć rachunki za prąd. Czujniki ruchu są jednym z kluczowych elementów Smart Home, pozwalające tworzyć procedury, tym samym zwiększając wygodę i bezpieczeństwo życia. Zapraszam do recenzji czujnika ruchu Aqara Motion Sensor, model RTCGQ11LM.

Opis

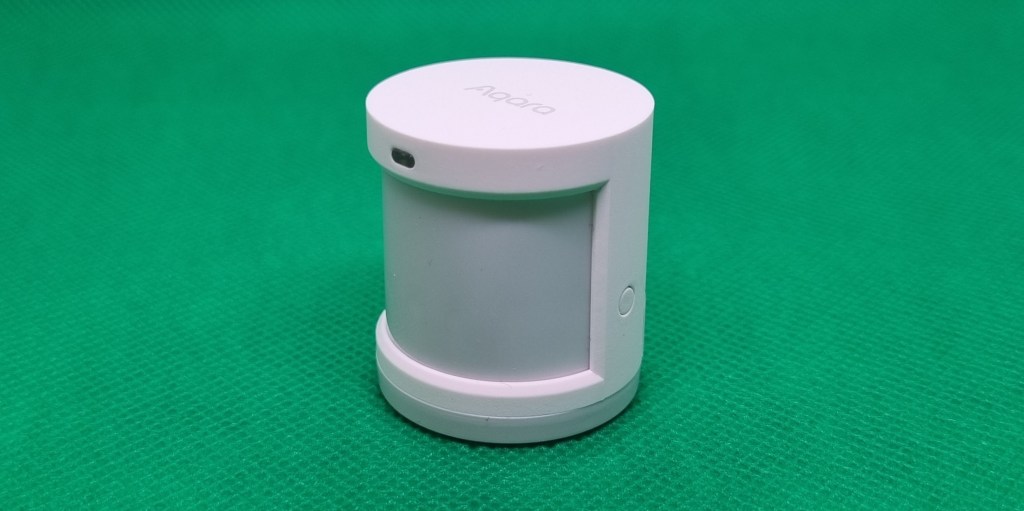

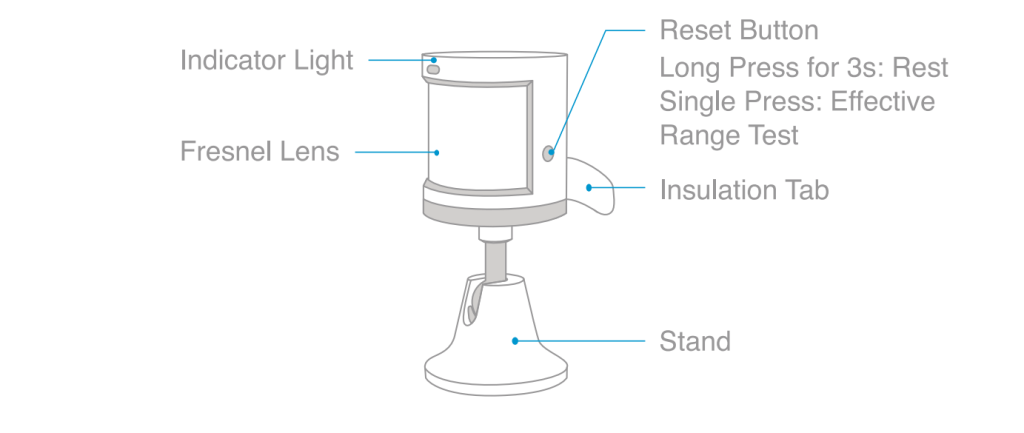

Aqara Motion Sensor (model MCCGQ11LM) pozwala otrzymać informację o wykryciu ruchu w danej mierzonej przestrzeni, w tym wypadku zasięg czujnika sięga 7 metrów, a kąt detekcji 170°. Zmiana stanu jest dość szybko wysyłana do koncentratora SmartThings. We wnętrzu umieszczono diodę LED, służącą do sygnalizowania resetu i połączenia z siecią. Komunikacja odbywa się po protokole Zigbee. Zasilany jest poprzez jedną baterię CR2450, dołączoną do opakowania. Producent deklaruje 2 lata działania na jednej baterii. Główny sensor ma małe wymiary: 3,3 cm wysokości, 3 cm szerokości oraz 3 cm głębokości. Po umieszczeniu czujnika na podstawce/statywie posiada on wymiary: 7 cm wysokości, 3 cm szerokości oraz 3 cm głębokości. Dostępny jest tylko w białym kolorze. Przystosowany jest do działania w warunkach pokojowych w temperaturze od -10 do +45°C oraz wilgotności 0 do 95%.

• Plusy
  • Przetwarzanie lokalne (sterownik Edge)
  • Szybkość reakcji na platformie SmartThings
  • Podstawka kierunkowa

• Minusy
  • Wygląd (może bardziej dyskretny)

Współpraca z SmartThings

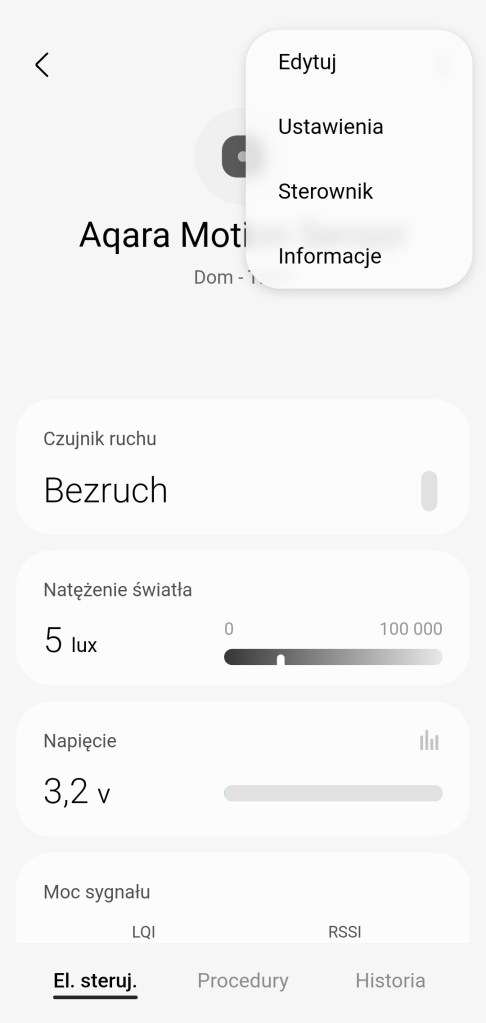

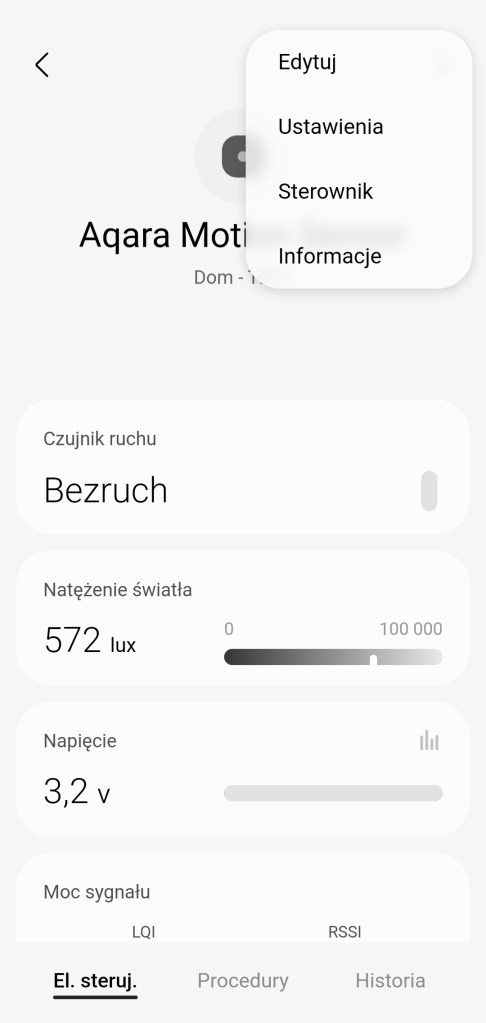

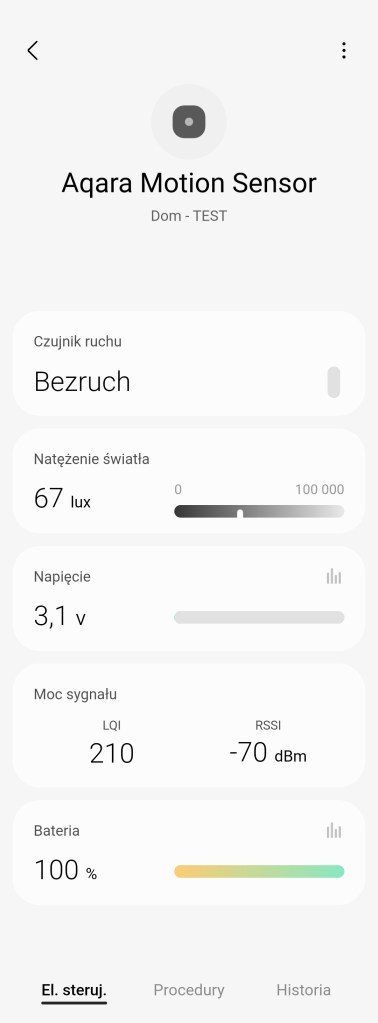

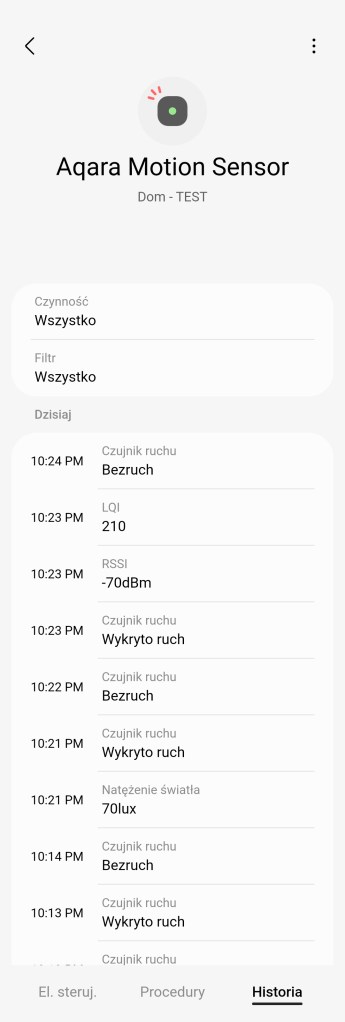

W głównym panelu sterowania urządzeniem mamy informację o stanie czujnika „Wykryto ruch” bądź „Bezruch”. Poniżej znajdziemy informację o natężeniu światła w luxach i napięcie. Następnie pokazano moc sygnału. Będą to wartości RSSI (ang. Received Signal Strength Indicator) i LQI (ang. Link Quality Indicator), pomocne w budowaniu silnej sieci Zigbee. Ostatnią informacją jest poziom baterii, na jego odczyt zaraz po dodaniu, należy chwilę zaczekać. Na dole znajdziemy sekcję panel „Procedury” (dawniej „Automatyzacje”) znajdziemy tutaj listę procedur, gdzie używany jest czujnik ruchu.  Panel „Historii” nie różni się znacznie od innych urządzeń, mamy dostęp do sortowania i przestudiowania historii działań sensora. W ustawieniach „Edytuj” mamy standardową możliwość zmiany nazwy, lokalizacji oraz pokoju.

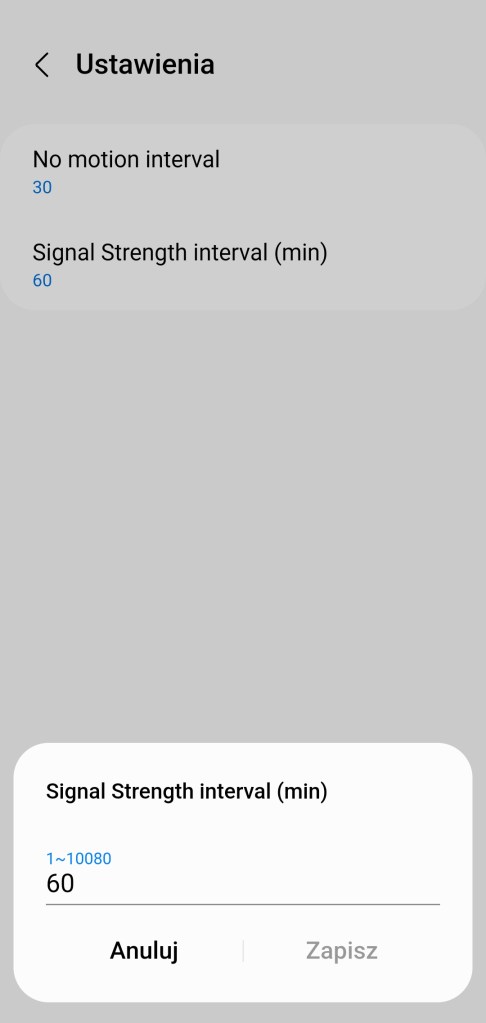

Mamy również dodatkowe Ustawienia czujnika ruchu Aqara, mamy możliwość zmiany interwału czasu „No motion interval”, w którym sprawdzany jest odczyt czujnika ruchu. Dodatkowo znajdziemy jeszcze „Signal Strength interval (min)”, czyli interwał mocy sygnału.

Urządzenie wykonuje przetwarzanie poleceń lokalnie w centrali, z tego też tytułu nawet przy utracie połączenia z Internetem, będzie wykonywać zaprogramowane polecenia. Możliwe jest to ze względu na wykorzystanie przez czujnik nowego sterownika urządzeń SmartThings Edge.

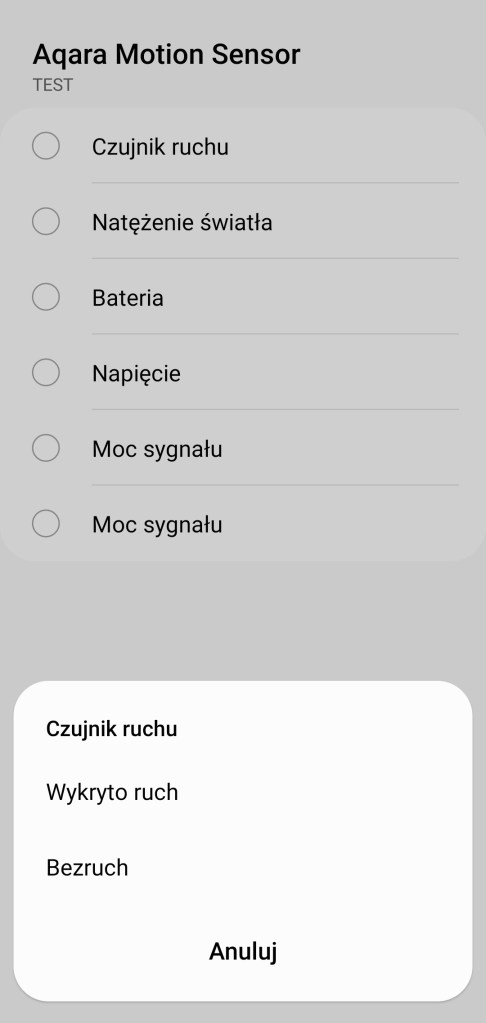

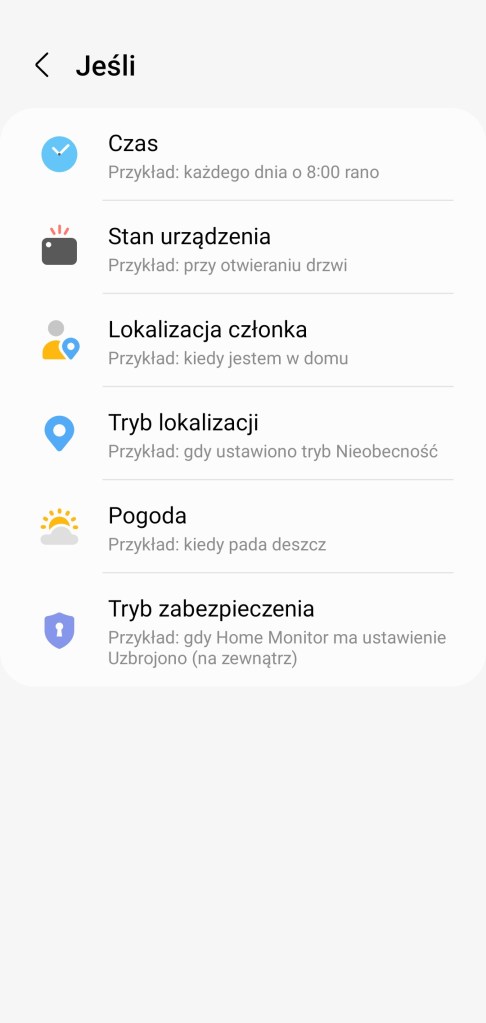

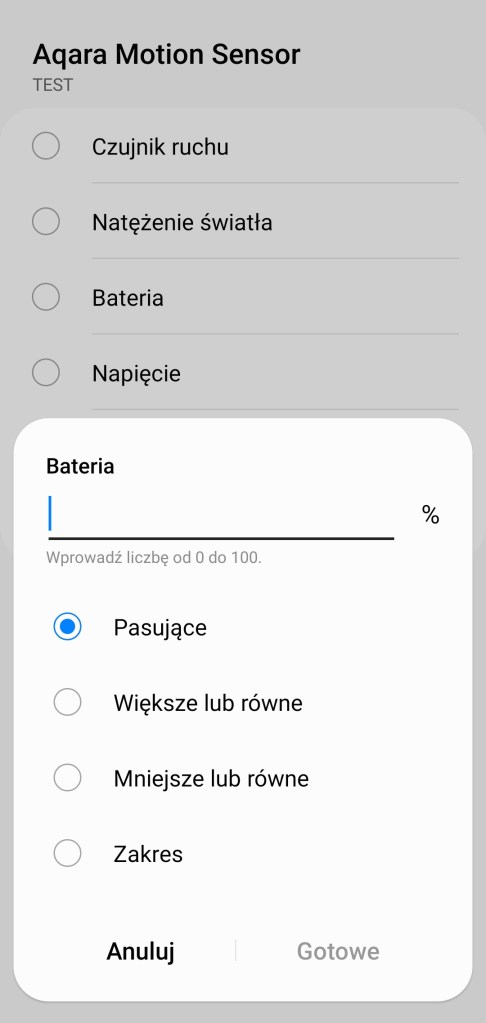

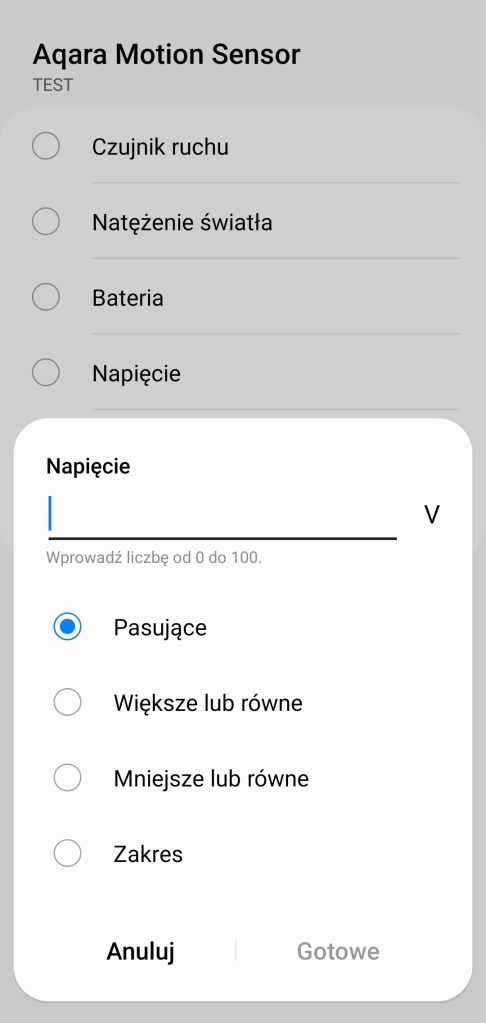

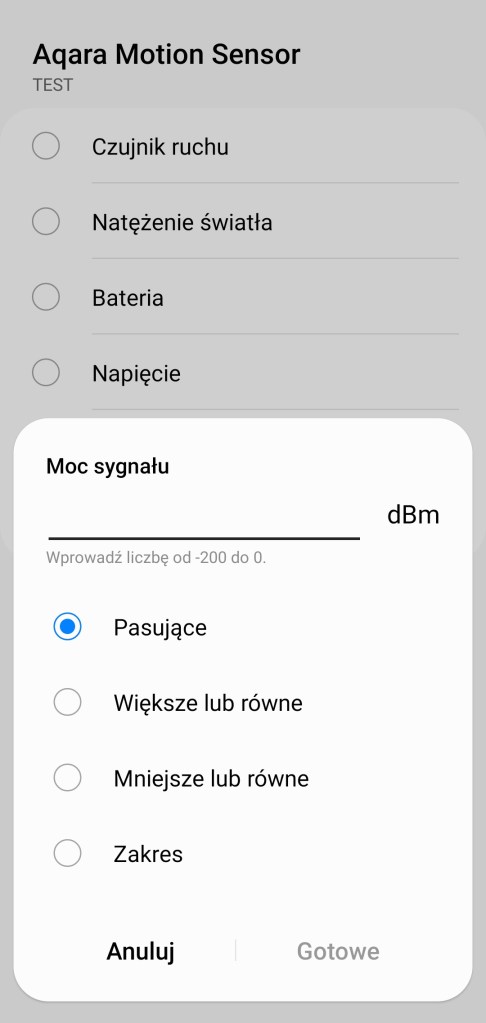

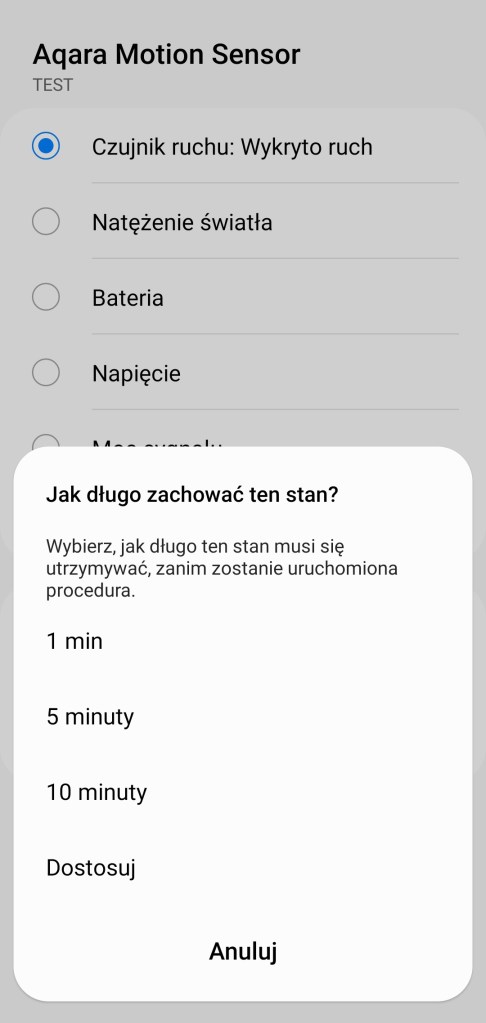

Przy tworzeniu procedur, dawniej automatyzacje „Jeśli … to Wtedy”, ze względu na specyfikę urządzenia, możliwe jest tylko wykorzystanie warunku „jeśli”. Mamy możliwość kilku warunków, pierwszy związany jest z wykrytym ruchem „Czujnik ruchu”, posiada dwa stany „Wykryto ruch” oraz „Bezruch”. Następną opcją jest „Natężenie światła” w zakresie 0 – 100000 lux, w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie. Kolejną jest opcja otrzymania powiadomienia o poziomie baterii z zakresu 0 – 100% w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie. Dalej „Napięcie” z zakresu 0 – 100 V w tym, czy jest pasująca, większa/mniejsza czy w określonym zakresie (tutaj występuje błąd sterownika). Przedostatnią opcją jest „Moc sygnału”, w zakresie 0 – 100 oraz -200 – 0 dBm w tym, czy jest pasujące, większa/mniejsza od wartości, czy mieści się w zadanym zakresie. Każdą akcję możemy opóźnić o dowolny czas oraz określić, jako warunek wstępny.

Montaż Aqara Motion Sensor

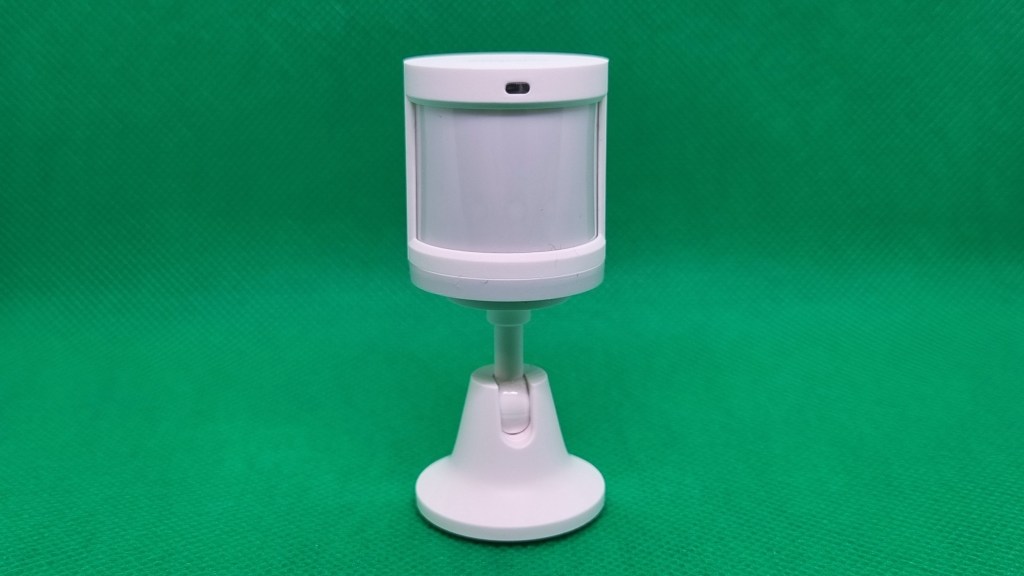

Montując czujnik ruchy Aqara, można postawić go bez używania dołączonej podstawki. Jeśli chcemy ukierunkować czujkę na konkretne miejsce, dołączony statyw się bardzo przydaje. Pozwala on umieścić czujnik na suficie, czy pionowej ścianie.

Instalacja Aqara Motion Sensor

Przed dodaniem Aqara Motion Sensor do aplikacji SmartThings musimy uzyskać dostęp do sterowników SmartThings Edge, które pozwolą na prawidłowe wykrycie urządzenia oraz pozwolą działać czujnikowi lokalnie w centrali. W przypadku odłączenia Internetu pozwoli to sensorowi nadal wysyłać informację do koncentratora SmartThings, a on będzie mógł uruchomić procedurę. Z naszych poszukiwań wynikło, że najlepszym sterownikiem dla sensora ruchu Aqara, będzie Zigbee Sensors Edge Driver [YG] 1.8.16 autorstwa programisty  Yakov Gerlovin.

W tym celu instalacji sterownika SmartThings Edge należy wejść na stronę (https://account.smartthings.com/?redirect=https%3A%2F%2Fbestow-regional.api.smartthings.com%2Finvite%2F8b2Ay0rKX2ve%3F) oraz zalogować na konto Samsung, na którym został zbudowany Twój inteligentny dom. Zaakceptować warunki przystąpienia, wybierając ACCEPT. Klikając w Available Drivers (Dostępne sterowniki), wybieramy pożądane przez nas sterowniki urządzeń, w tym wypadku Zigbee Sensors Edge Driver [YG] 1.8.16, instalujemy je poprzez kliknięcie Install. W każdej chwili możemy odinstalować, klikając Uninstall. Pamiętajmy, że na chwilę obecną możemy zainstalować sterowników Edge maksymalnie 80. W przyszłości ta procedura nie będzie konieczna, do prawidłowego wykrycia czujnika Aqara.

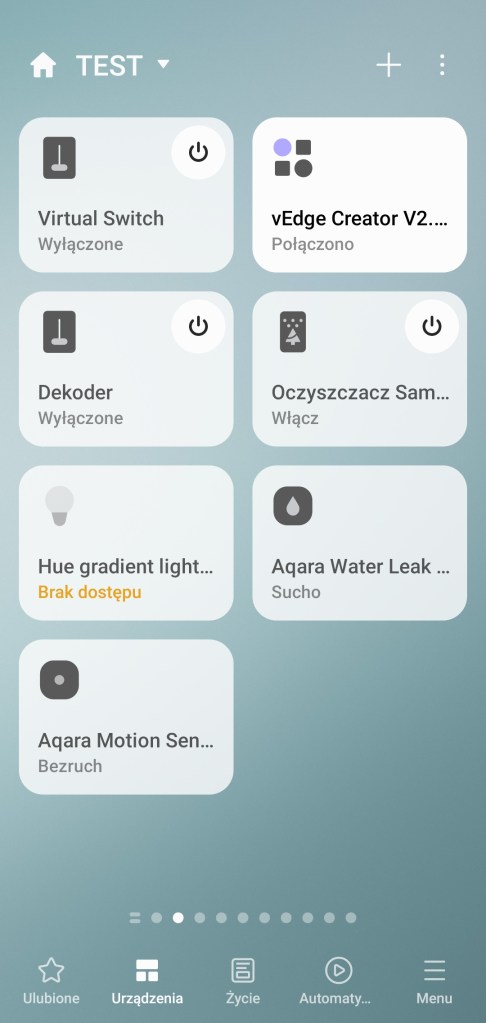

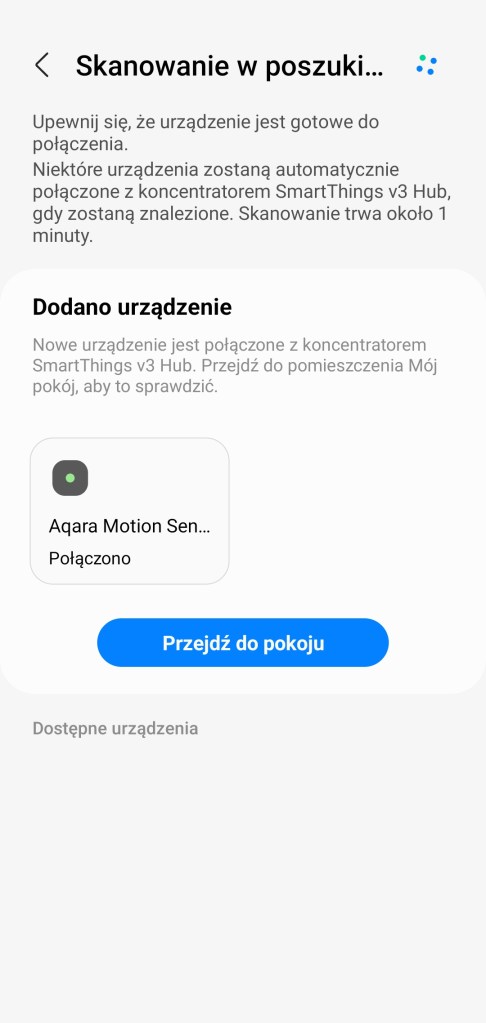

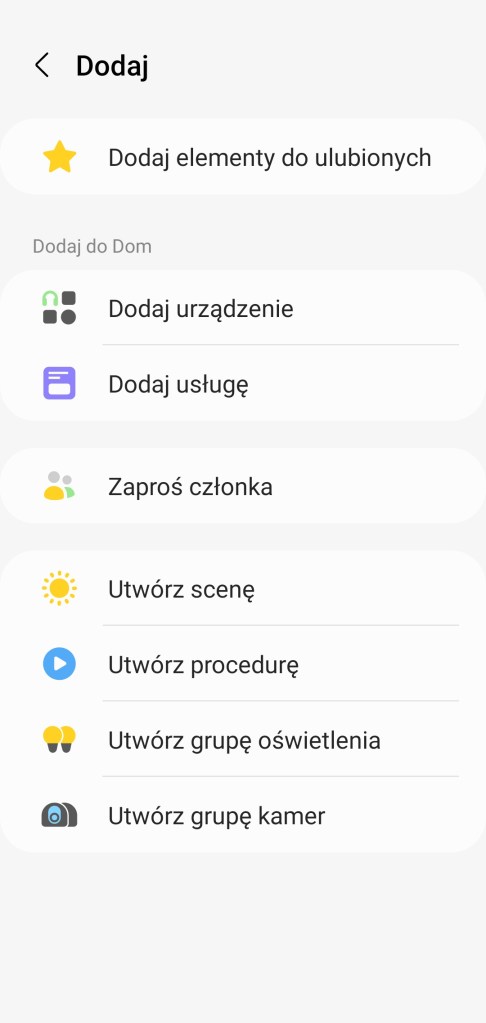

Dodając czujnik ruchu do aplikacji SmartThings, w pierwszej kolejności wyjmij zaślepkę baterii. Na ekranie głównym aplikacji, klikamy przycisk Dodaj ( + ), w prawym górnym rogu ekranu. Następnie Dodaj urządzenie, stuknij Skanuj znajdujący się w sekcji Skanowanie w poszukiwaniu urządzeń w pobliżu. Teraz klikamy przycisk resetu 3 razy, znajdziesz go na prawym boku obudowy sensora. Po chwili czujnik zostanie odnaleziony przez centralę platformy SmartThings. Sensor znajdziesz w pierwszym pokoju na liście pomieszczeń. Oczywiście w każdej chwili możemy zmienić jego pokój. Na odczyt baterii należy chwilę zaczekać.

Zmiana sterownika SmartThings Edge

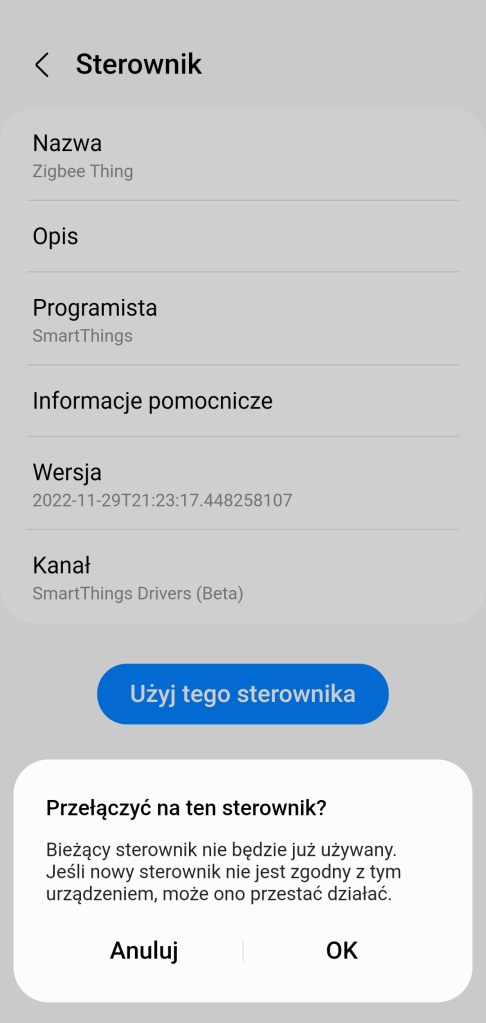

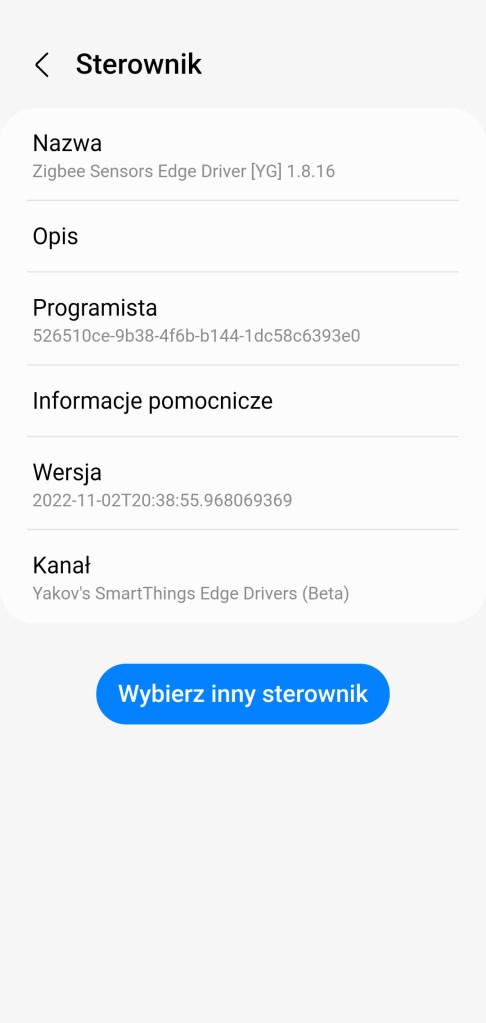

W celu zmiany sterownika należy wejść w panel sterowania urządzenia. Następnie klikamy Więcej opcji ( ⋮ ), z listy wybieramy Sterownik i Wybierz inny sterownik. Potwierdzamy wybór sterownika, klikając OK. Z przeprowadzonych testów, wynika, że najlepiej komunikuje się z urządzeniem sterownik autorstwa dewelopera Yakov Gerlovin o nazwie Zigbee Sensors Edge Driver [YG] 1.8.16. W przyszłości, inne nowsze sterowniki mogą posiadać bardziej rozbudowane funkcje, zachęcamy do eksperymentów.

Jeśli korzystałeś z czujnika Aqara przed końcem 2022 roku, Twoje urządzenie może nie korzystać jeszcze ze sterownika SmartThings Edge. W przyszłości wszystkie urządzenia Zigbee i Z-wave przejdą na nowe sterowniki, nastąpi to po wygaśnięciu w ekosystemie, środowiska programistycznego Groovy. Ewentualnie możemy wymusić ręcznie zmianę na nowy sterownik. Niestety, aby zmienić sterownik, konieczne jest jego usunięcie i ponowne dodanie do platformy inteligentnego domu SmartThings.

Usunięcie z ekosystemu SmartThings

W celu usunięcia czujnika ruchu z ekosystemu SmartThings należy wejść do pokoju, w którym znajduje się sensor. Przytrzymać kafelek na ekranie, po chwili pokaże się menu kontekstowe. Z dostępnych opcji wybieramy Usuń, następnie potwierdzamy operację, stukając Usuń. Teraz należy kliknąć 3 razy przycisk resetu na obudowie. Po chwili pojawia się komunikat o pozytywnym usunięciu.

Resetowanie czujnika Aqara

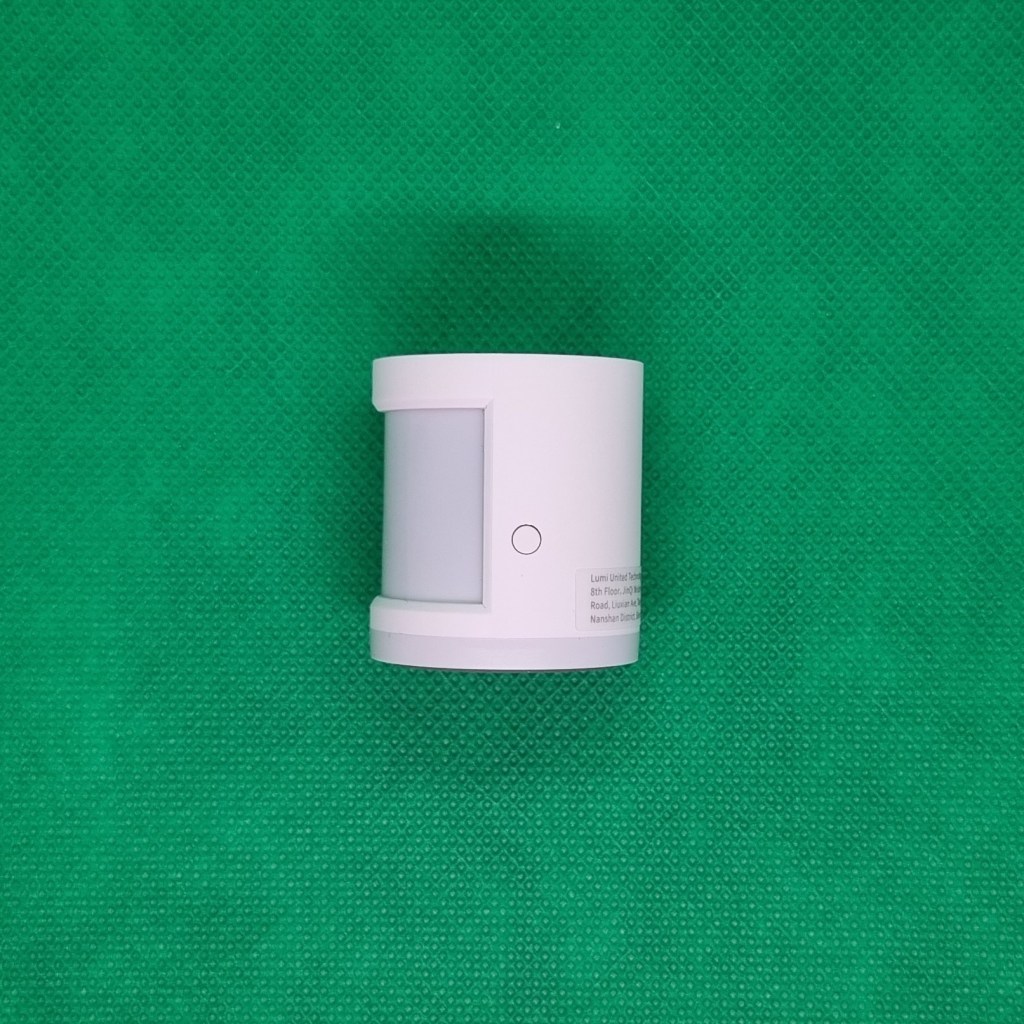

W celu zresetowania urządzenia należy kliknąć 3 razy przycisk resetu. Znajdziemy go po prawej stronie obudowy sensora ruchu. Klikamy go wspomniane 3 razy, aż dioda LED zacznie migać. Po chwili czujnik jest gotowy do połączenia z nową centralą SmartHome.

Gdzie zakupić ?

Aqara Motion Sensor (model RTCGQ11LM) dostępny jest w polskiej dystrybucji w cenie 89 PLN. W pudełku znajdziemy sensor, bateria CR2450, statyw/podstawka do ukierunkowania zwrotu czujnika, dodatkową naklejkę dwustronną do przymocowania podstawki/statywu oraz skróconą instrukcję obsługi w kilku językach, brak jest instrukcji w języku polskim. Producent gwarantuje tylko rok gwarancji.
